Het station Bork (Westf.) ligt aan de spoorlijn Dortmund - Gronau bij km. 21,954.

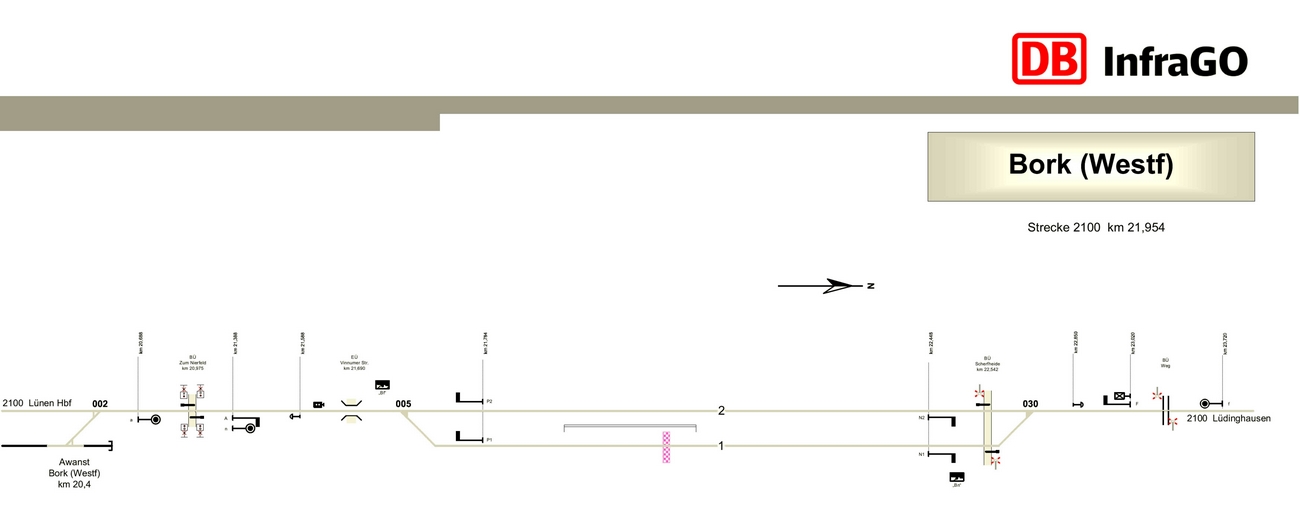

Het sporenplan van Bork.
De beveiliging van dit station bestaat uit de posten Bf en Bn.
In deze posten zijn M43 toestellen geplaatst.
Deze toestellen zijn vanaf het jaar 1943 in de eerste instantie door de Deutsche Reichsbahn en in een later stadium door de Deutsche Bundesbahn in een aantal posten geplaatst.
Meer (Duitstalige) informatie over deze bijzondere toestellen is hier te vinden .
De hiervolgende afbeeldingen geven een indruk van deze toestellen.
Op het baanvak Bork (Westf.) - Lünen is automatisch blokstelsel voor enkelspoorrijden in gebruik terwijl op het baanvak Bork (Westf.) - Lüdinghausen een klassiek blokstelsel met vensters voor enkelspoorrijden gebruik is.
De foto's zijn gemaakt op 24 april 2013 door Peter-Paul van Birgelen en Wim Vos.
Klik op de foto om hem te bekijken; de foto opent in een nieuw venster of tabblad.
Het stellwerk Bf
Deze post staat aan de zuidzijde van het emplacement.
Het emplacement in noordelijke richting gezien vanuit het stellwerk Bf. (Foto: Wim Vos)
Het emplacement in noordelijke richting gezien vanuit het stellwerk Bf. (Foto: Wim Vos)
Het spoor richting Lünen. (Foto: Wim Vos)
Het stellwerk Bf. (Foto: Wim Vos)
Het interieur van het stellwerk Bf. (Foto: Peter-Paul van Birgelen)
Het interieur van het stellwerk Bf. (Foto: Wim Vos)
Een detail vam het toestel in het stellwerk Bf. (Foto: Wim Vos)
Een detail vam het toestel in het stellwerk Bf. (Foto: Wim Vos)
Het signaleringstableau voor de beveiliging van het enkelsporige baanvak richting Lünen. (Foto: Wim Vos)
Een detail van het signaleringstableau voor de beveiliging van het enkelsporige baanvak richting Lünen. (Foto: Peter-Paul van Birgelen)
De werkplek van de fahrdienstleiter. (Foto: Wim Vos)
Het stellwerk Bn
Deze post staat aan de noordzijde van het emplacement bij de overweg in de Scherfheide.
Het stellwerk Bn. (Foto: Wim Vos)
Het emplacement in zuidelijke richting vanuit het stellwerk Bn. (Foto: Peter-Paul van Birgelen)
Het emplacement in zuidelijke richting bij het stellwerk Bn. (Foto: Wim Vos)
Het emplacement in noordelijke richting bij het stellwerk Bn. (Foto: Wim Vos)
Het interieur van het stellwerk Bn. (Foto: Wim Vos)
Het interieur van het stellwerk Bn. (Foto: Wim Vos)
Het interieur van het stellwerk Bn. (Foto: Peter-Paul van Birgelen)
De blokkast in het stellwerk Bn. (Foto: Wim Vos)
De blokkast in het stellwerk Bn. (Foto: Peter-Paul van Birgelen)
Een detail van het toestel in het stellwerk Bn. (Foto: Peter-Paul van Birgelen)
Een detail van het toestel in het stellwerk Bn. (Foto: Peter-Paul van Birgelen)
De windwerken voor de bediening van de overweg in de Scherfheide in het stellwerk Bn. (Foto: Peter-Paul van Birgelen)
Voor een fotopagina van het station Lüdinghausen klik hier.
Het sporenplan van Bork.
