Herrath - Wickrath - Rheydt Rbf - Rheydt Hbf

De stations Herrath, Wickrath, Rheydt Rbf en Rheydt Hbf liggen aan de spoorlijn Aachen - Mönchengladbach.

De foto's zijn gemaakt op 18, 19 en 20 mei 1993 door W. Vos.

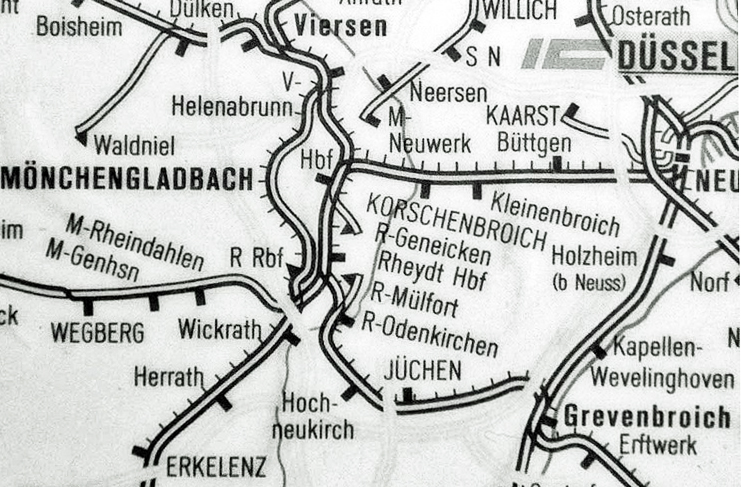

Een kaart van de sporen in de omgeving van Herrath, Wickrath, Rheydt Gbf en Rheydt Hbf.

Herrath

Het station Herrath ligt tussen de stations Wickrath en Erkelenz.
De beveiliging van het station Herrath bestond uit één post.
In deze post is een mechanisches Stellwerk, Bauform noch nicht näher bestimmt geplaatst.
Bij het station Herrath ligt de overgang van het mechanisch blokstelsel richting Wickrath op het automatisch blokstelsel richting Erkelenz.

De sporen in zuidelijke richting met het stationsgebouw d.d. 20 mei 1993.

De sporen in noordelijke richting
d.d. 20 mei 1993.

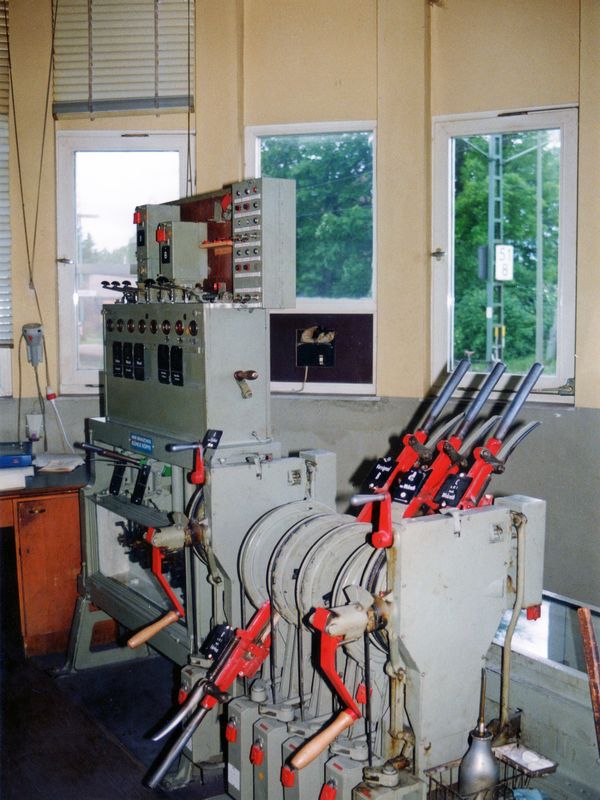

Het interieur van de post in Herrath
d.d. 20 mei 1993.

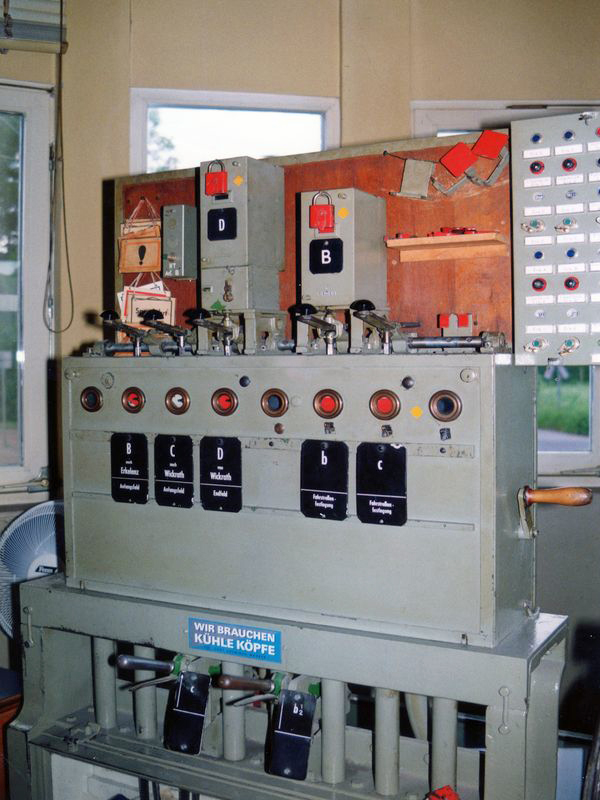

Het interieur van de post in Herrath
d.d. 20 mei 1993.

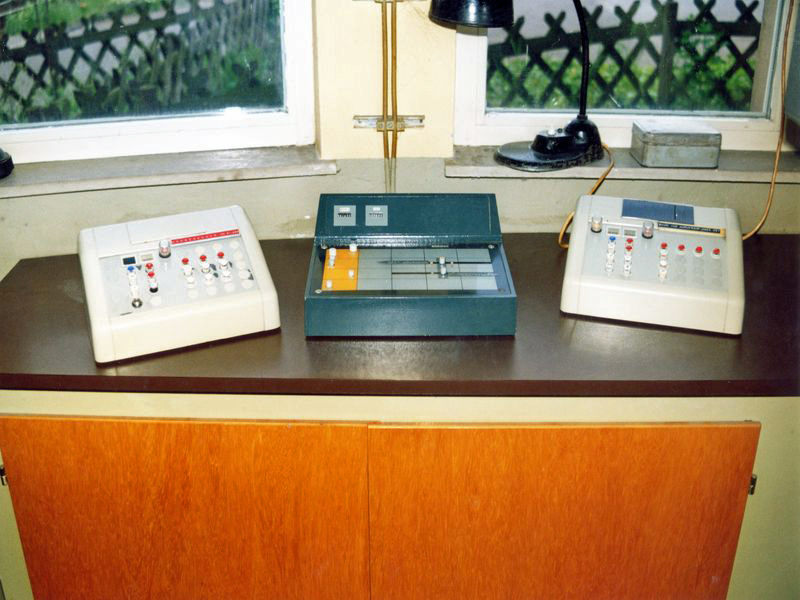

De hulpapparatuur voor de bediening van de overwegen d.d. 20 mei 1993.

Wickrath

De beveiliging van het station Wickrath bestond uit de posten Wf en Ws.
In de post Wf is een mechanisches Stellwerk, Einheitsbauart, diverse Hersteller en in post Ws is een mechanisches Stellwerk, Bauart Jüdel, einheitsähnlich geplaatst.

Stellwerk Ws

Deze post stond aan de zuidzijde van het emplacement bij de overweg in de Poststraße.
De post bedient alleen seinen; alle wissels worden bediend vanuit het stellwerk Wf.

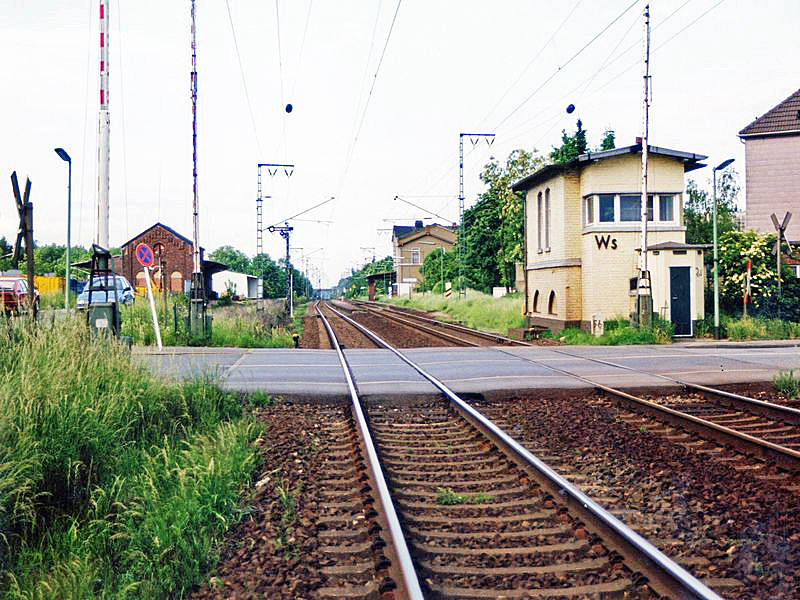

De sporen in noordelijke richting met stellwerk Ws
d.d. 20 mei 1993.

De sporen in zuidelijke richting met stellwerk Ws
d.d. 20 mei 1993.

Het interieur van stelwerk Ws
d.d. 20 mei 1993.

De blokkast in stellwerk Ws
d.d. 20 mei 1993.

De Einheitsblocksperren in stellwerk Ws
d.d. 20 mei 1993.

De achterzijde van het toestel met het Verschlußregister in stelwerk Ws
d.d. 20 mei 1993.

Stellwerk Wf

Deze post stond aan de noordzijde van het emplacement.

De sporen in noordelijke richting met stellwerk Wf
d.d. 19 mei 1993.

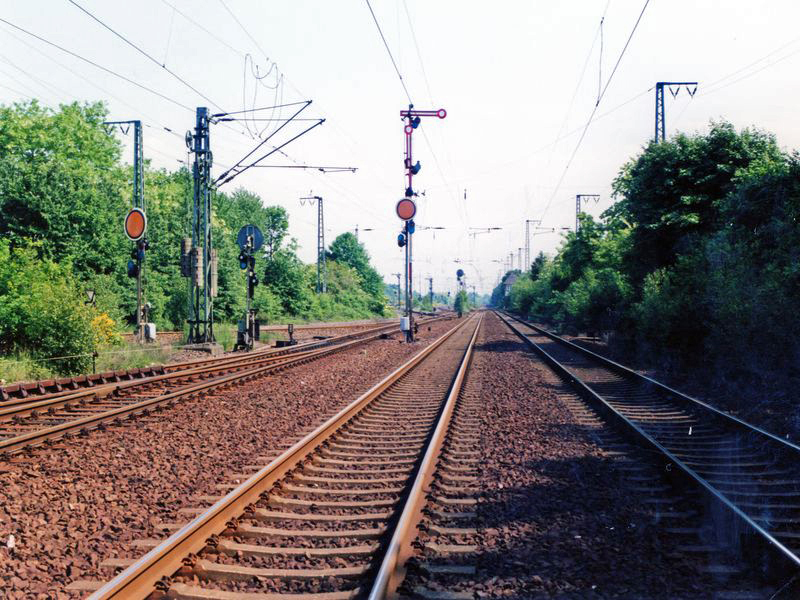

De sporen in zuidelijke richting
d.d. 19 mei 1993.

Aankomst van een trein richting Rheydt Gbf over spoor 3
d.d. 19 mei 1993.

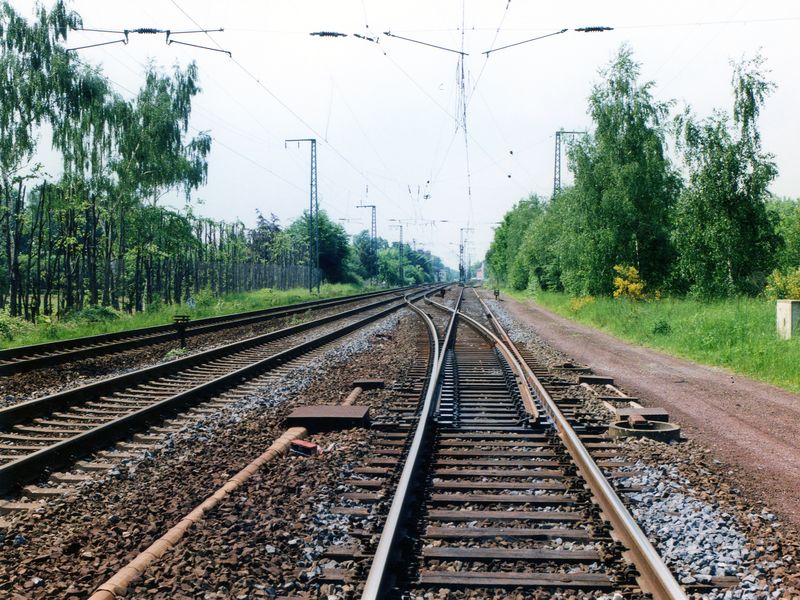

De noordzijde van het emplacement
d.d. 19 mei 1993.

De noordzijde van het emplacement
d.d. 19 mei 1993.

De noordzijde van het emplacement
d.d. 19 mei 1993.

Het interieur van stellwerk Wf
d.d. 19 mei 1993.

De blokkast in stellwerk Wf
d.d. 19 mei 1993.

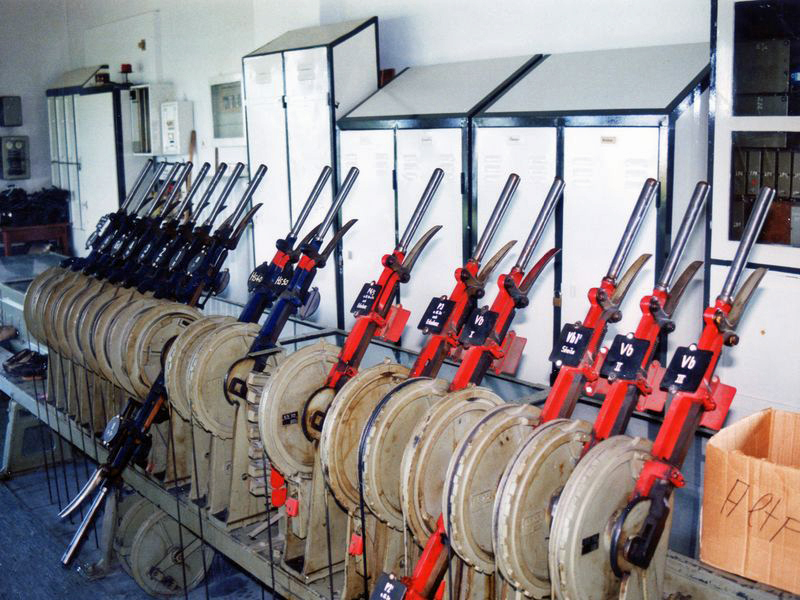

De sein- en wisselhandels in stellwerk Wf
d.d. 19 mei 1993.

Blokindicatoren in stellwerk Wf
d.d. 19 mei 1993.

Rheydt Rbf

De beveiliging van het station Rheydt Rbf bestond uit de posten Rs, Rmf, R1 en een heuvelpost.
In de post Rs is een mechanisches Stellwerk, Bauart Jüdel, einheitsähnlich en in de posten Rmf, R1 en de heuvelpost is een mechanisches Stellwerk, Einheitsbauart, diverse Hersteller geplaatst.

Klik hier om de emplacementstekening van Rheydt Rbf te openen (bestandsgrootte 528 kB).

Stellwerk Rs

Deze post stond aan de zuidzijde van het emplacement.

De zuidzijde van het emplacement met het stellwerk Rs
d.d. 19 mei 1993.

De sporen richting Wickrath
d.d. 19 mei 1993.

Het emplacement gezien vanuit stellwerk Rs
d.d. 19 mei 1993.

Het emplacement gezien vanuit stellwerk Rs
d.d. 19 mei 1993.

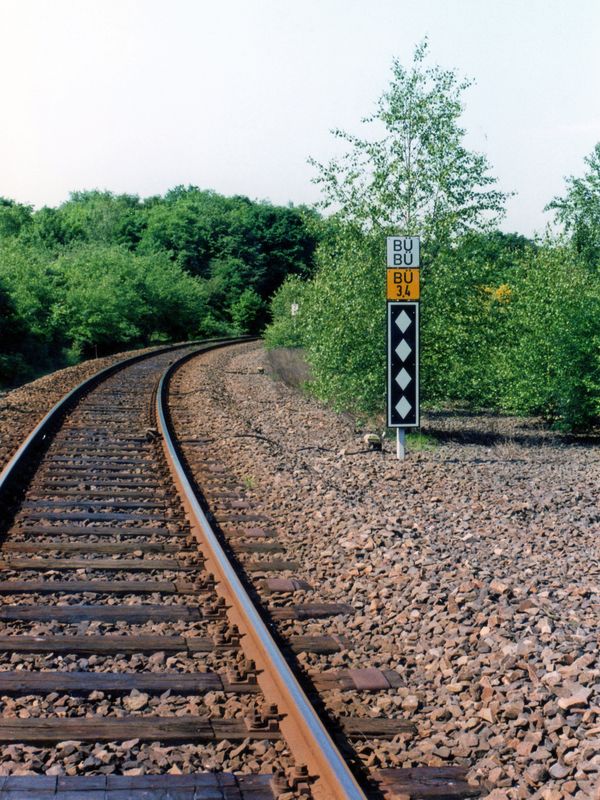

De borden die het begin van de inschakelsectie voor een overweg aangeven
langs de spoorlijn richting Mönchengladbach - Rheindahlen
d.d. 19 mei 1993.

De aansluiting van de spoorlijn uit Mönchengladbach - Rheindahlen
d.d. 19 mei 1993.

Het interieur van stellwerk Rs
d.d. 19 mei 1993.

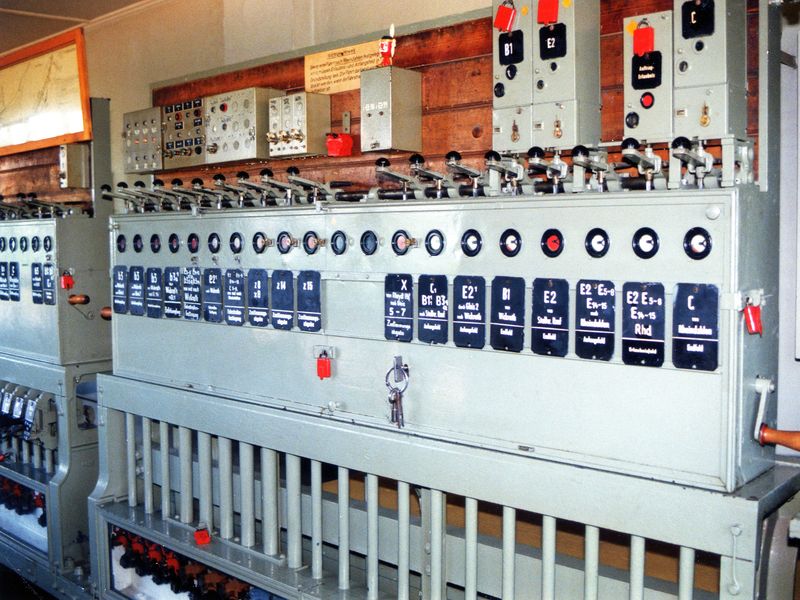

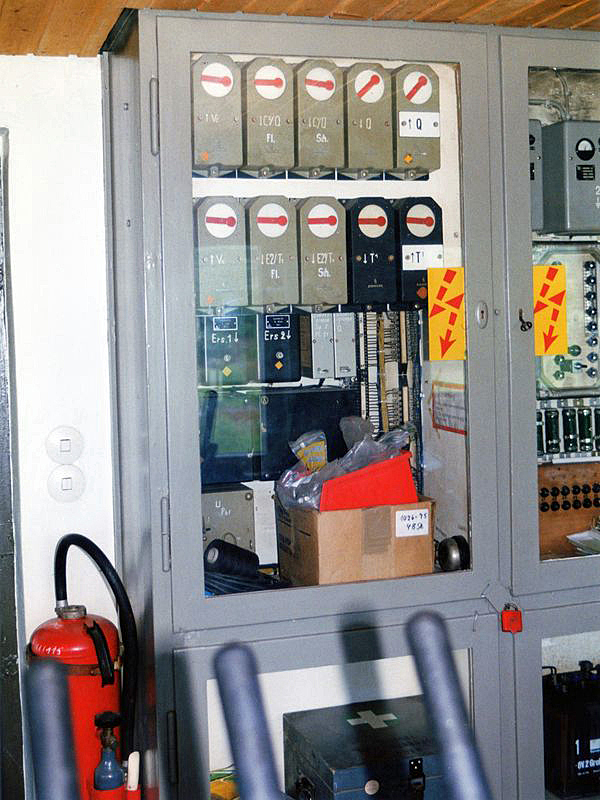

Eén van de twee blokkasten in stellwerk Rs
d.d. 19 mei 1993.

Eén van de twee blokkkasten in stellwerk Rs
d.d. 19 mei 1993.

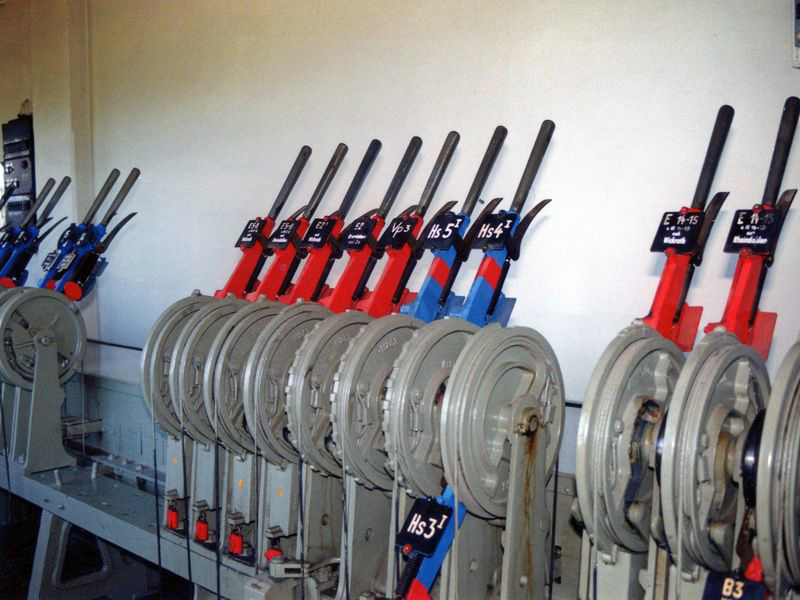

Wissel- en seinhandels in stellwerk Rs
d.d. 19 mei 1993.

Stellwerk Rmf

Deze post stond aan de noordzijde van het emplacement.

Het emplacement in zuidelijke richting
met links het stellwerk Rmf
d.d. 19 mei 1993.

Het emplacement in zuidelijke richting
vanuit stellwerk Rmf
d.d. 19 mei 1993.

Het emplacement in noordelijke richting
vanuit stellwerk Rmf
d.d. 19 mei 1993.

Het interieur van stellwerk Rmf
d.d. 19 mei 1993.

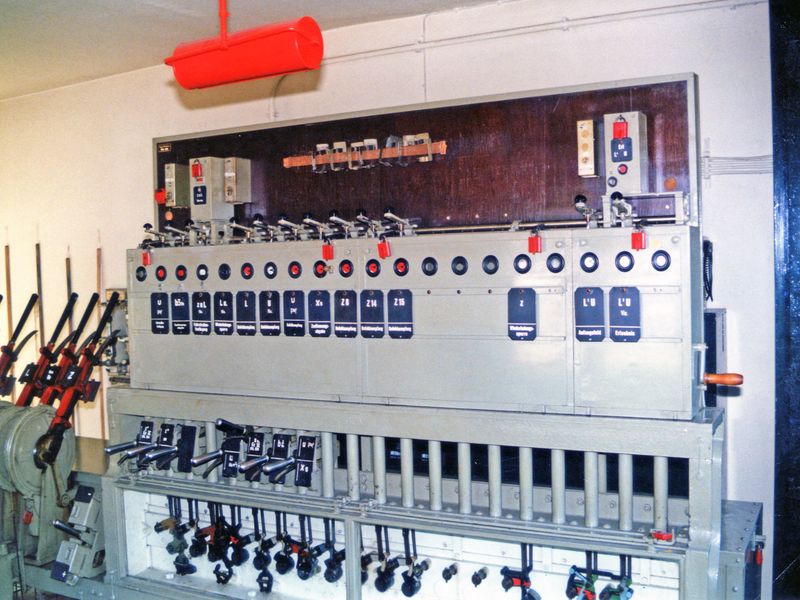

De blokkasten in stellwerk Rmf
d.d. 19 mei 1993.

De blokkasten in stellwerk Rmf
d.d. 19 mei 1993.

Diverse hulpapparatuur in stellwerk Rmf
d.d. 19 mei 1993.

Diverse hulpapparatuur in stellwerk Rmf
d.d. 19 mei 1993.

Stellwerk R1

Deze post stond langs de goederensporen.

De goederensporen in zuidelijke richting
met rechts het stellwerk R1
d.d. 19 mei 1993.

Het interieur van stellwerk R1
d.d. 19 mei 1993.

Het interieur van stellwerk R1
d.d. 19 mei 1993.

De blokkast in stellwerk R1
d.d. 19 mei 1993.

Heuvelpost

Deze post stond bij de rangeerheuvel.

De heuvelpost d.d. 19 mei 1993.

De handelinrichting in de heuvelpost d.d. 19 mei 1993.

Rheydt Hbf

De beveiliging van het station Rheydt Hbf bestond uit de posten Rpf en Rpn.
In de post Rpf is een mechanisches Stellwerk, Einheitsbauart, diverse Hersteller en in post Rpn is een mechanisches Stellwerk, Bauart Jüdel, einheitsähnlich geplaatst.

Het sporenplan van Rheydt Hbf.

Stellwerk Rpf

Deze post stond aan de zuidzijde van het emplacement.

Het emplacement in zuidelijke richting gezien
vanuit stellwerk Rpf d.d. 18 mei 1993.

Het emplacement in noordelijke richting gezien
vanuit stellwerk Rpf d.d. 18 mei 1993.

Een trein Mönchengladbach - Dalheim tijdens de stop
in Rheydt Hbf d.d. 18 mei 1993.

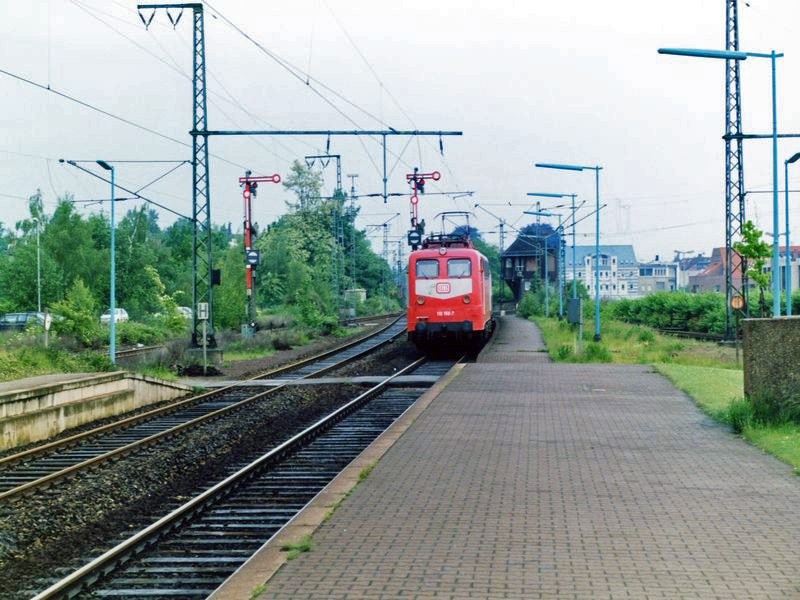

Een trein Mönchengladbach - Dalheim bij het vertrek
richting Dalheim d.d. 18 mei 1993.

Een trein richting Rheydt - Odenkirchen op spoor 1
d.d. 18 mei 1993.

De aankomst van een trein uit de richting Rheydt - Odenkirchen
d.d. 18 mei 1993.

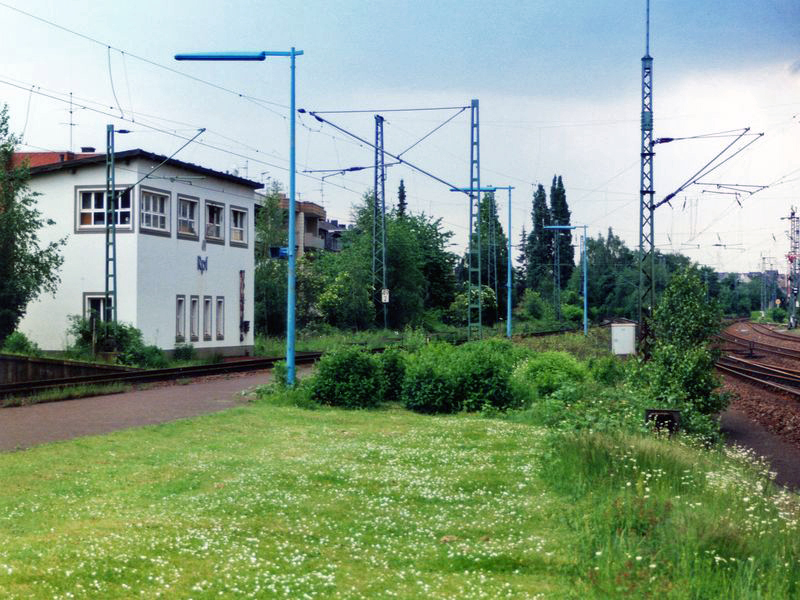

Het emplacement in zuidelijke richting met links
het stellwerk Rpf d.d. 18 mei 1993.

Het interieur van stellwerk Rpf d.d. 18 mei 1993.

De blokkast in stellwerk Rpf d.d. 18 mei 1993.

De blokkast in stellwerk Rpf d.d. 18 mei 1993.

De blokkast in stellwerk Rpf d.d. 18 mei 1993.

Stellwerk Rpn

Deze post stond aan de noordzijde van het emplacement.

Het emplacement in noordelijke richting met
op de achtergrond het stellwerk Rpn
d.d. 18 mei 1993.

Het emplacement in noordelijke richting met
op de achtergrond het stellwerk Rpn
d.d. 18 mei 1993.

Het emplacement in zuidelijke richting met
links het stellwerk Rpn
d.d. 18 mei 1993.

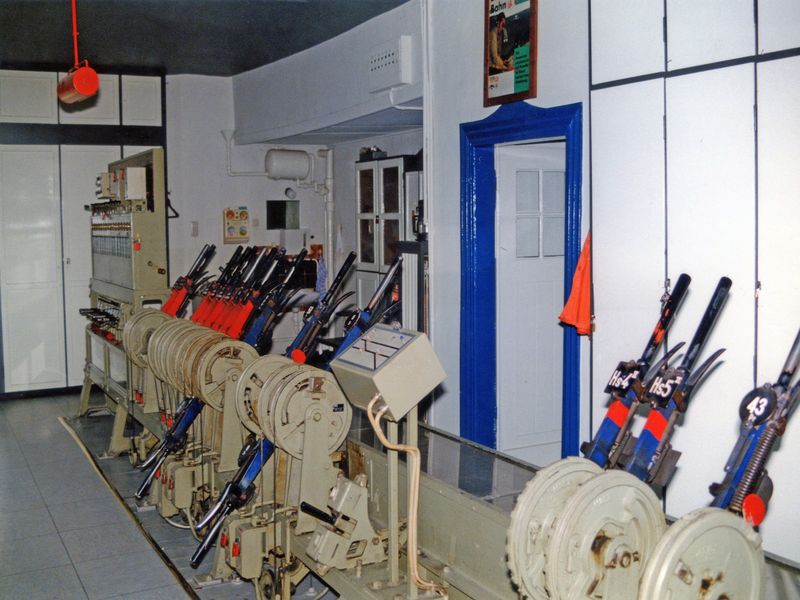

Het interieur van stellwerk Rpn d.d. 18 mei 1993.

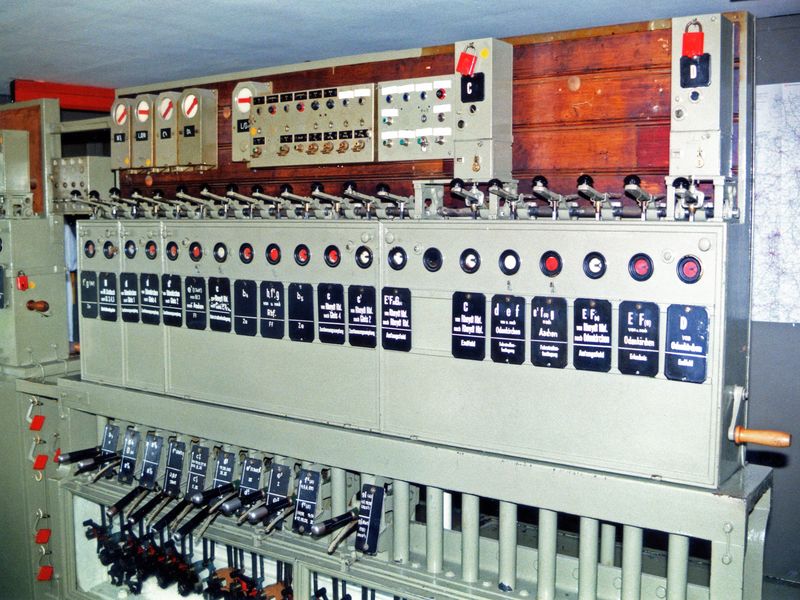

De blokkast in stellwerk Rpn d.d. 18 mei 1993.

De blokkast in stellwerk Rpn d.d. 18 mei 1993.

De blokkast in stellwerk Rpn d.d. 18 mei 1993.

De Fahrstraßenhebel en de Einheitsblocksperren
in stellwerk Rpn d.d. 18 mei 1993.

Wissel- en seinhandels in stellwerk Rpn
d.d. 18 mei 1993.

Het bedieningskastje voor de electrische bediening
van de wissels 1,2, en 3 in stellwerk Rpn
d.d. 18 mei 1993.

De trekdraadspaninrichtingen in stellwerk Rpn
d.d. 18 mei 1993.

Met ingang van 5 november 2007 zijn de klassieke beveiligingen te Herrath, Wickrath, Rheydt Rbf en Rheydt Hbf vervallen en is de beveiliging van deze stations een onderdeel geworden van de ESTW beveiliging bediend vanuit de Betriebscentrale te Duisburg.

Voor een foto-reportage over de stations Mönchengladbach en Viersen klik hier.
