Emslandstrecke (deel 1)

De Emslandstrecke is de spoorlijn tussen de stations Norddeich Mole en Münster.
De naam Emslandstrecke is ontstaan omdat deze spoorlijn bijna volledig de rivier de Ems volgt.

Langs deze spoorlijn liggen van noord naar zuid de stations Norddeich Mole, Norden, Mariënhafe, Abelitz Bbf, Emden Hbf, Oldersum, Leer (Ostfriesland), Ihrhove, Papenburg (Ems), Aschendorf, Dörpen, Lathen, Haren, Meppen, Holthausen (Ems), Lingen (Ems), Hanekenfähr, Leschede en Salzbergen.

Op 23 april 2025 zijn een aantal nieuwe emplacementstekeningen en een aantal nieuwe foto's toegevoegd; deze nieuwe toevoegingen zijn te herkennen aan de blauwe beschrijving bij de toevoegingen.
Tenslotte is de lay-out van deze pagina aangepast aan de huidige standaard.

Een kaart van de spoorlijn.

Alle foto's zijn, voor zover niet anders is gemeld gemaakt op 27 mei 2015 door Peter-Paul van Birgelen en Wim Vos.
In dit deel zijn alleen foto's geplaatst van de stations Norddeich Mole, Norden, Mariënhafe en Abelitz Bbf; de overige stations volgen in de volgende delen.

Norddeich / Norddeich Mole

Het station Norddeich / Norddeich Mole is het eindstation van de Emslandstrecke en het ligt bij km. 36,200.
Dit station is beveiligd met een El B (MCDS, EBI LOCK) beveiliging; deze beveiliging wordt bediend vanuit het stelwerk Nf te Norden.

Het sporenplan van Norddeich / Norddeich Mole.

De situatie bij Norddeich Mole gezien
in zuidelijke richting.
(bron: Wikipedia)
(Klik op de foto voor een vergroting)

De situatie bij Norddeich Mole gezien
in noordeljke richting.
(bron: Wikipedia)
(Klik op de foto voor een vergroting)

De noordzijde van het emplacement van Norddeich
gezien in noordelijke richting d.d. 17 mei 2010.
De baanvaksnelheid richting Norddeich-Mole
bedraagt 10 km/u.
(Foto: Dennis Jaroschek) (bron: www.bahnbilder.de)
(Klik op de foto voor een vergroting)

De zuidzijde van het emplacement van Norddeich
gezien in zuidelijke richting d.d. 6 februari 2010.
(Foto: Andreas Mack) (bron: www.bahnbilder.de)
(Klik op de foto voor een vergroting)

Norden

Het station Norden ligt aan de spoorlijn Norddeich Mole - Emden bij km. 30,400.
De beveiliging van dit station bestaat uit één post; in deze post is een E 43 stelknoptoestel geplaatst en sinds 7 november 2608 is ook de ESTW beveiliging van Norddeich / Norddeich Mole in deze post aanwezig.

Het sporenplan van Norden.

Opmerkelijk is dat het blokstelsel met vensters op het baanvak Norden - Norddeich / Norddeich Mole na de indienststelling van de ESTW beveiliging in gebruik is gebleven.
Alle handelingen zoals het "binnenblokken" en het wisselen van de rijrichting worden nu door de ESTW beveiliging in samenwerking met de fahrdienstleiter in Norden gedaan.

Het stellwerk Nf.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het stellwerk Nf.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting).

Het spoor richting Norddeich /
Norddeich Mole.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het emplacement in zuidelijke richting.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het emplacement in zuidelijke
richting gezien vanuit het stellwerk Nf.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het stelknoptoestel in het stellwerk Nf.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het stelknoptoestel in het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De blokkast in het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Een detail van het stelknoptoestel
in het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het interieur van het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Diverse hulpapparatuur in het stellwerk Nf.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Diverse hulpapparatuur in het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Diverse hulpapparatuur in het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Diverse hulpapparatuur in het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Diverse hulpapparatuur inn het stellwerk Nf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De ESTW beveiliging van
Norddeich / Norddeich Mole.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De ESTW beveiliging van
Norddeich / Norddeich Mole.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

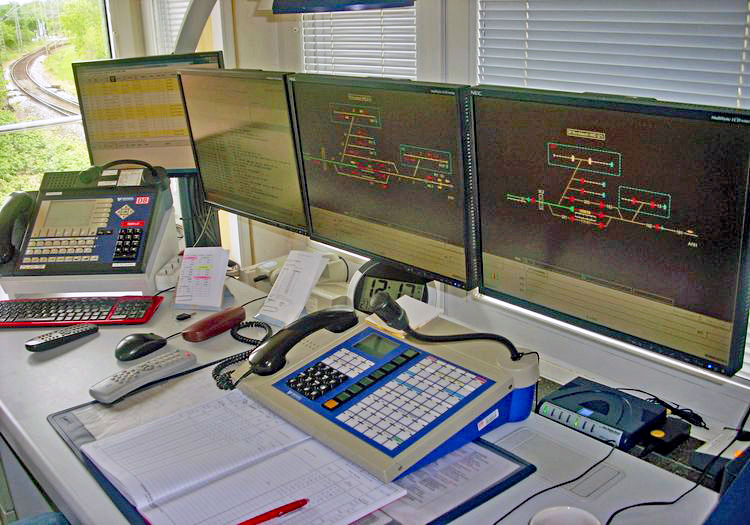

De beeldschermen van de ESTW
beveiliging van Norddeich / Norddeich Mole.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De webmaster tijdens zijn "examen" voor fahrdienstleiter.
(Foto: Peter-Paul van Birgelen)

Mariënhafe

Het station Mariënhafe ligt aan de spoorlijn Norddeich Mole - Emden bij km. 22,178.
De beveiliging van dit station bestaat uit één post; in deze post is een mechanisch toestel type Bauart Jüdel en een Siemens Drucktastentoestel zonder Weichenselbstlauf geplaatst.
De twee wissels 001 en 014 worden electrisch bediend met het Siemens Drucktastentoestel zonder Weichenselbstlauf en mechanisch gegrendeld.

Het sporenplan van Mariënhafe.

Het stationsgebouw van Mariënhafe.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het emplacement in noordeljke richting.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het emplacement in zuidelijke richting.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Trekdraadspaninrichtingen.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Trekdraadspaninrichtingen.
(Foto: Peter-Paul van Birgelen

De handelinrichting van Mariënhafe.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het interieur van het stellwerk Mf.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

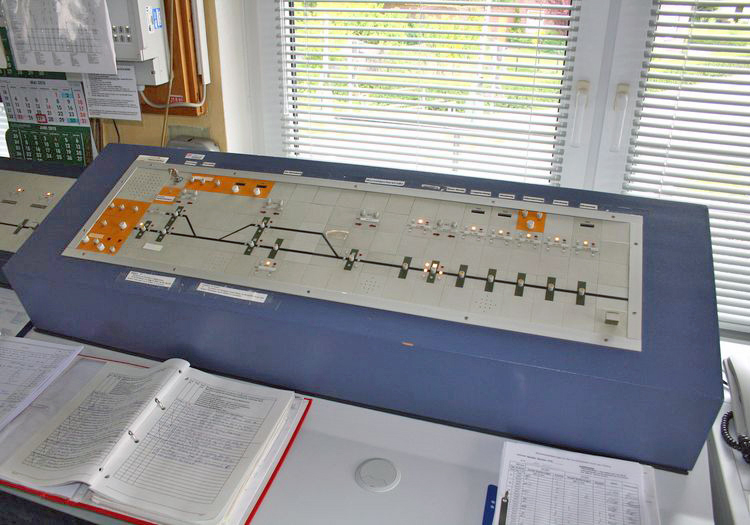

Het Siemens Drucktastentoestel.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het Siemens Drucktastentoestel.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De blokkast in het stellwerk Mf.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De wissel- en seinhandels.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De wissel- en seinhandels.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De Fahrstraßenhebels.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De Fahrstraßenhebels met
de Blocksperren.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Abelitz Bbf

Het "station" Abelitz Bbf ligt aan de spoorlijn Mariënhafe - Emden bij km. 14,885.
Bij dit "station" takt de goederenspoorlijn richting Aurich af.
In dit "station" stoppen normaal geen reizigerstreinen; het dient slechts als kruisingsstation op de enkelsporige spoorlijn tussen Mariënhafe en Emden.
De beveiliging van dit "station" bestaat uit één post; in deze post is een mechanisch toestel type Einheitsbauart geplaatst.

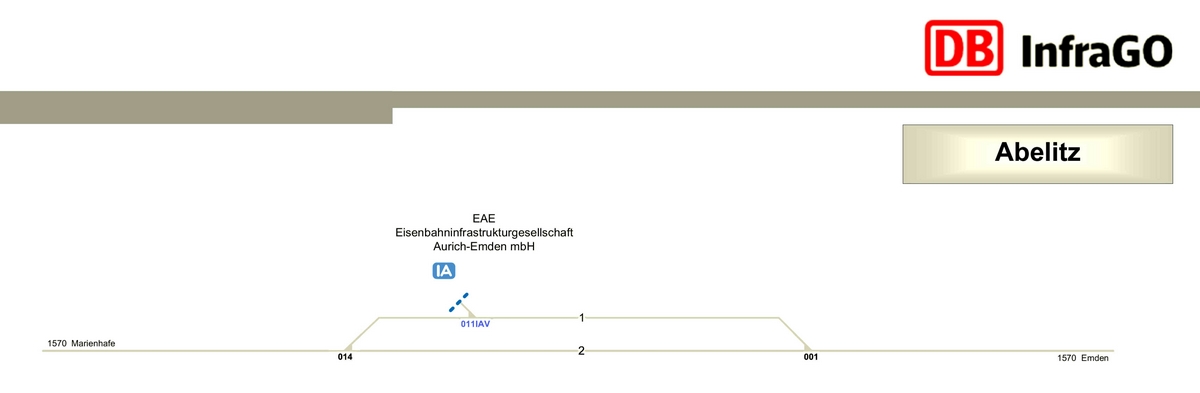

Het sporenplan van Abelitz Bbf.

Het het stellwerk Af met de sporen
in noordeljke richting.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het stellwerk Af met de sporen
in noordeljke richting
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het emplacement in zuidelijke richting.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Aankomst van een goederentrein
richting Aurich.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De trein naar Aurich vertrekt
als rangeerdeel.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het toestel in het stellwerk Af.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

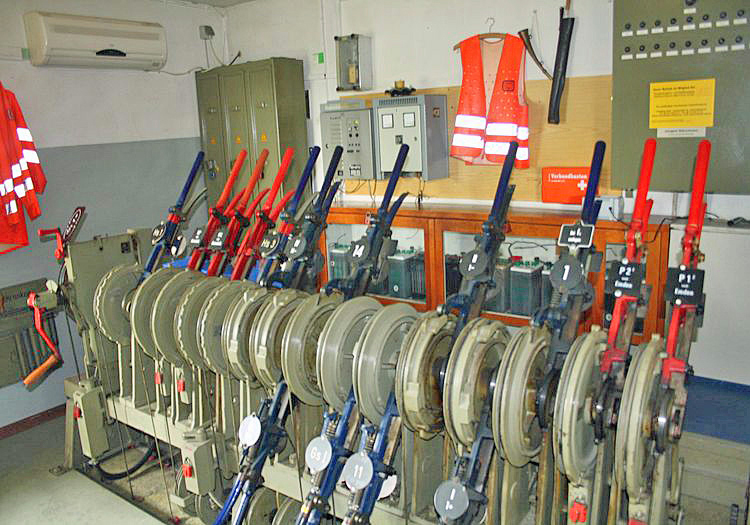

De sein- en wisselhandels in het stellwerk Af.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De blokkast in het stellwerk Af.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De blokkast in het stellwerk Af.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het fabrieksplaatje op het
toestel in het stellwerk Af.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De Fahrstraßenhebels in het stellwerk Af.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het signaleringstableau waarmee
de ingestelde rijrichting wordt
aangegeven.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het bedieningstoestel voor de
Anrufschranke in het stellwerk Af.
(Foto: Wim Vos)
(Klik op de foto voor een vergroting)

De werkplek van de fahrdienstleiter.
(Foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De overige stations worden behandeld in de delen 2 t/m 5.
