Het station Velpe (Westf)

Het station Velpe (Westf) ligt aan de spoorlijn Löhne - Rheine bij km. 148,100.
De spoorlijn Löhne - Rheine, ook wel Hannoversche Westbahn genoemd, is een spoorlijn tussen de steden Löhne en Rheine in de Duitse deelstaat Noordrijn-Westfalen.
De lijn loopt via Osnabrück in de deelstaat Nedersaksen en is als spoorlijn nummer 2992 onder beheer van DB Netze.

Een kaart van de spoorlijn.

Alle foto's zijn voor zover niet anders is vermeld, gemaakt door Peter-Paul van Birgelen en Wim Vos in augustus 2022.

Omdat een bezoek aan de seinhuizen en het maken van foto's officieel niet is toegestaan zijn wij afhankelijk van de goede wil van het dienstdoende personeel en doorgaans lukt dit dan wel.
Ter "bescherming" van het goedwillende seinhuispersoneel worden bij de foto's daarom niet de exacte opnamedatum vermeld want je weet maar nooit of er een fanatieke chef meekijkt;
dit klingt misschien wat overdreven maar wij willen absoluut niet dat het seinhuispersoneel hiermee problemen gaat krijgen.

Het sporenplan van Velpe.

Het is opmermelijk dat dit station is beveiligd met armseinen en mechanische handelinrichtingen terwijl alle andere stations langs de spoorlijn tussen Rheine naar Osnabrück zijn beveiligd met Dr toestellen en lichtseinen.

De beveiliging van dit station bestaat uit de stellwerken Vf en Vw; het stellwerk Vf staat aan de oostzijde van het emplacement en het stellwerk Vw staat aan de westzijde van het emplacement bij de overweg in de Tecklenburgerstraße.
In de beide stellwerken is een handelinrichting model Einheitsbauart, diverse Hersteller geplaatst.

De oostzijde van het emplacement gezien in oostelijke
richting met links het stellwerk Vf.
(foto: Peter-Paul van Birgelen)
Klik op de foto voor een vergroting)

Het vertrek van een trein richting Lotte.
(foto: Peter-Paul van Birgelen)
Klik op de foto voor een vergroting)

Het vertrek van een trein richting Lotte.
(foto: Peter-Paul van Birgelen)
Klik op de foto voor een vergroting)

Het vertrek van een trein richting Lotte.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het inrijsein A met het voorsein Fv zijde Lotte.
(foto: Peter-Paul van Birgelen).
(Klik op de foto voor een vergroting)

De aankomst van een trein uit Lotte over "verkeerd" spoor.
Als gevolg van een wisselstoring in Lotte werd het treinverkeer afgewikkeld over het rechter spoor vanaf Velpe.
Door deze storing was het treinverkeer ernstig ontregeld.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

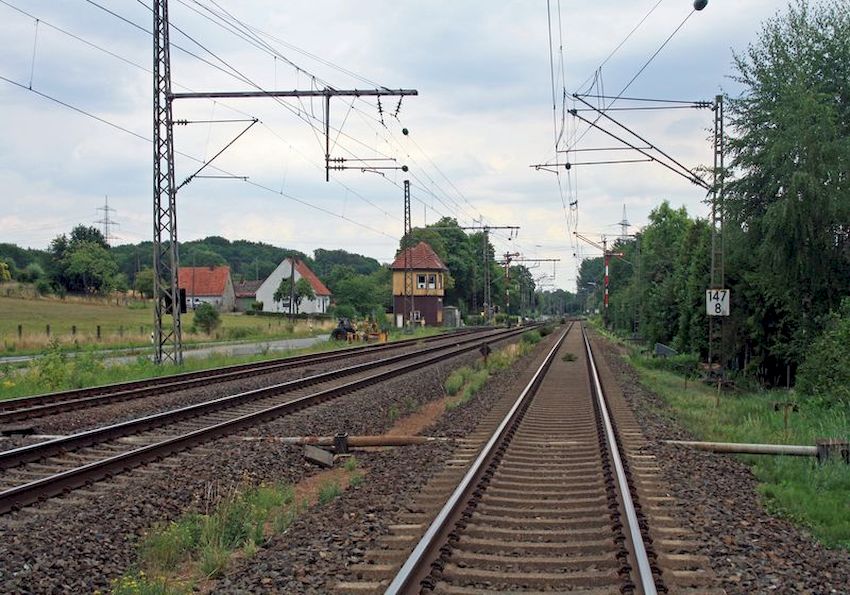

De oostzijde van het emplacement gezien in oostelijke
richting met links het stellwerk Vf.
(foto: Wim Vos)
Klik op de foto voor een vergroting)

Het "midden" gedeelte van het emplacement
gezien vanaf de overweg in de Velperstraße.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het "midden" gedeelte van het emplacement
gezien vanaf de overweg in de Velperstraße.
Op de achtergrond is het stellwerk Vw zichtbaar.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

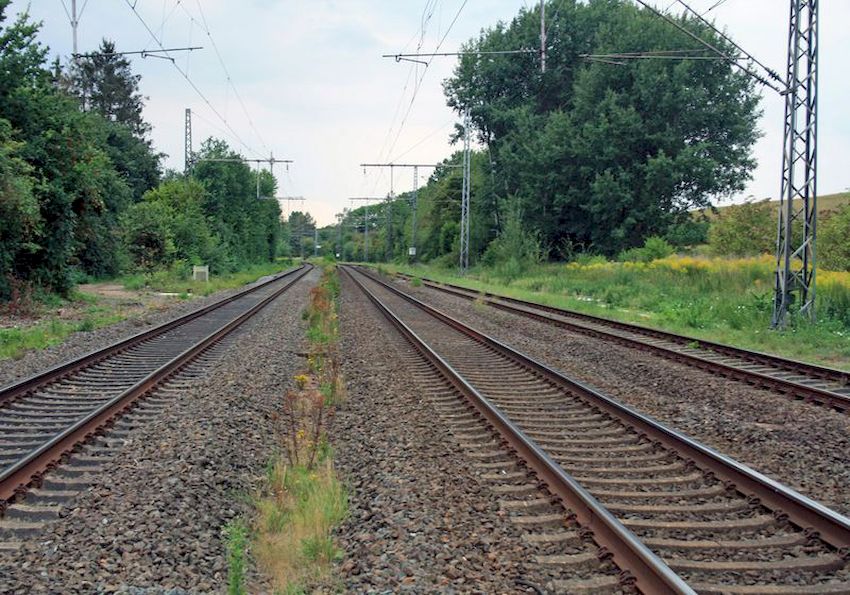

De westzijde van het emplacement gezien
in oostelijke richting.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

De westzijde van het emplacement gezien
in oostelijke richting.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De sporen richting Ibbenbüren met de wissels 18 en 19.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De wissels 18 en 19 met op de achtergrond het inrijsein H zijde Ibbenbüren.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De passage van een reizigerstrein richting Osnabrück
bij het stellwerk Vw.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De passage van een goederentrein richting Osnabrück
gezien vanuit het stellwerk Vw.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De westzijde van het emplacement gezien
vanuit het stellwerk Vw.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De westzijde van het emplacement gezien
vanuit het stellwerk Vw.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

Stellwerk Vf

Tijdens ons bezoek aan dit station was er een wisselstoring in het station Lotte en werd het treinverkeer van een naar Lotte afgewikkeld over één spoor.
Door deze storing was het treinverkeer ernstig ontregeld en omdat deze storing extra werkzaamheden voor de fahrdienstleiter in het stellwerk Vf tot gevolg had werden wij niet toegelaten om foto's te maken.
De heer Kay Wildhagen heeft de hiervolgende foto's gemaakt en beschikbaar gesteld waarvoor wij hem heel hartelijk danken.

Het stellwerk Vf d.d. 2 januari 1988.
(foto: Kay Wildhagen)
(Klik op de foto voor een vergroting)

De handelinrichting model Einheitsbauart, diverse Hersteller in het stellwerk Vf d.d. 2 januari 1988.
(foto: Kay Wildhagen)
(Klik op de foto voor een vergroting)

De handelinrichting model Einheitsbauart, diverse Hersteller in het stellwerk Vf d.d. 2 januari 1988.
(foto: Kay Wildhagen)
(Klik op de foto voor een vergroting)

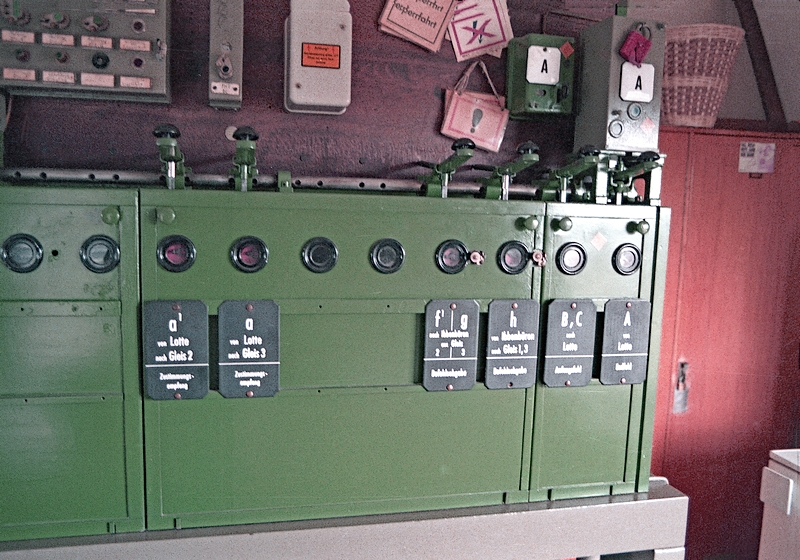

De blokkast in het stellwerk Vf d.d. 2 januari 1988.
(foto: Kay Wildhagen)
(Klik op de foto voor een vergroting)

Stellwerk Vw

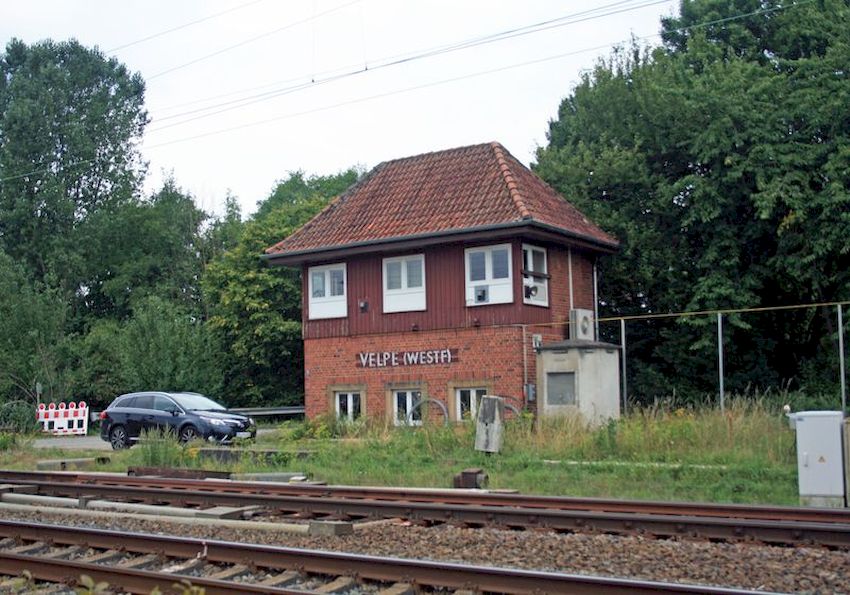

Het stellwerk Vw.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het stellwerk Vw gezien vanaf de overweg
in de Tecklenburgerstraße.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

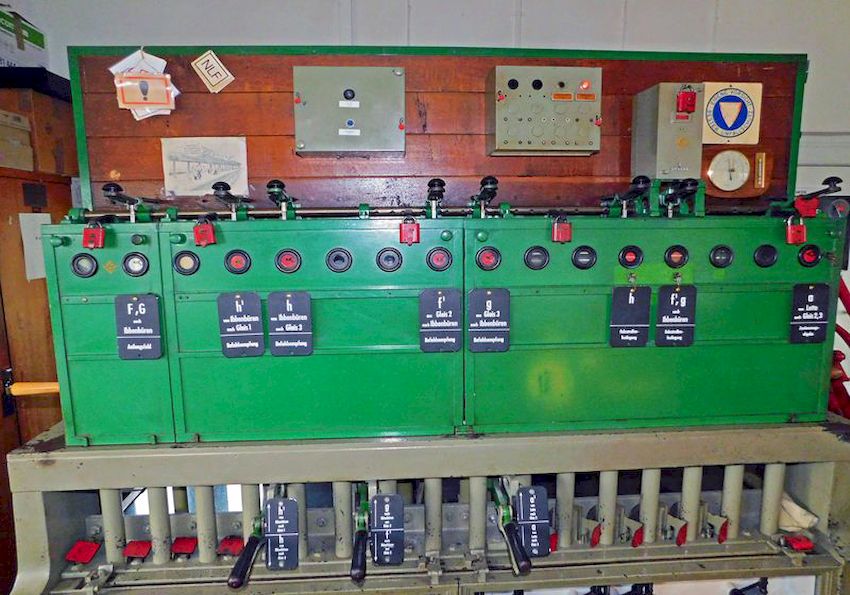

De handelinrichting model Einheitsbauart,
diverse Hersteller in het stellwerk Vw.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

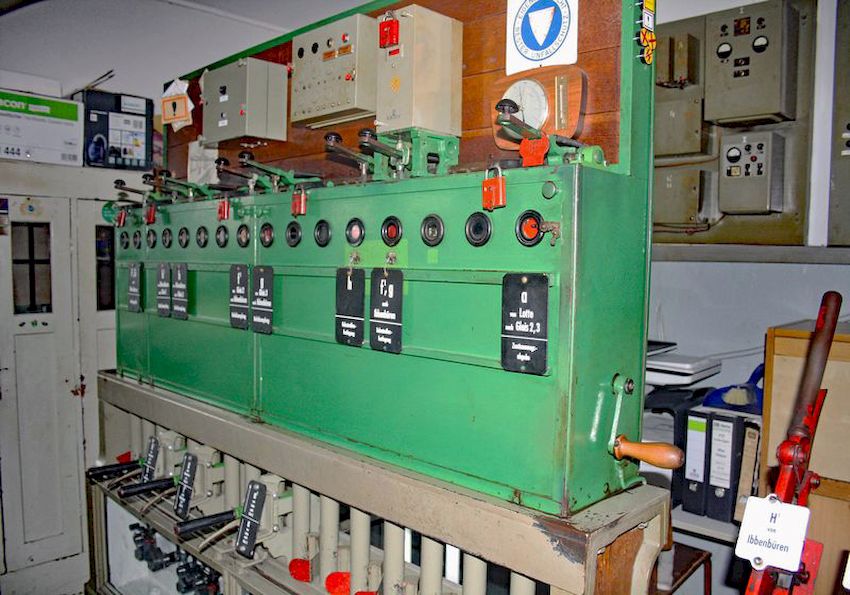

De handelinrichting model Einheitsbauart,
diverse Hersteller in het stellwerk Vw.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

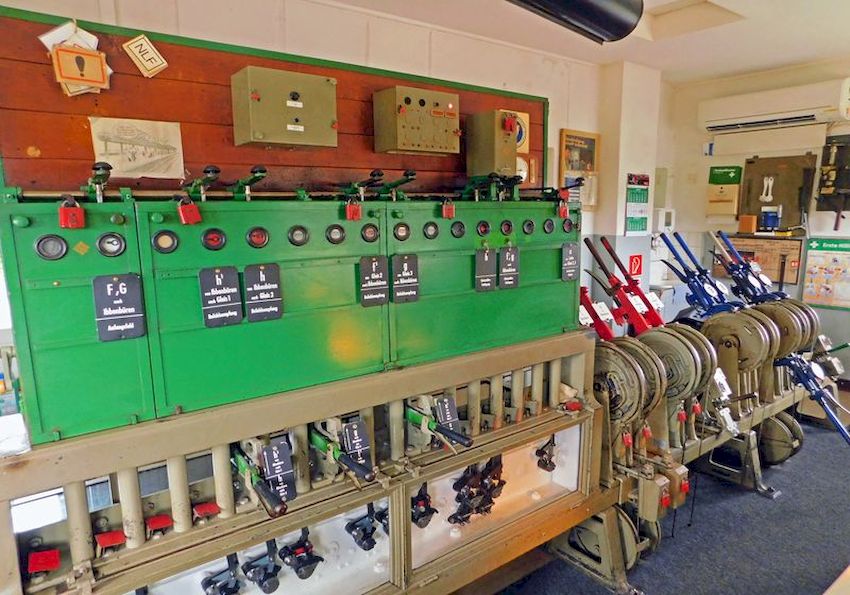

De handelinrichting model Einheitsbauart,
diverse Hersteller in het stellwerk Vw.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De blokkast in het stellwerk Vw.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

De blokkast in het stellwerk Vw.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het kastje waarmee de spoorbezetting op de sporen
richting Ibbenbüren wordt aangegeven.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

De seinhandels in het stellwerk Vw.
(foto: Peter-Paul van Birgelen
(Klik op de foto voor een vergroting)

De seinhandels in het stellwerk Vw.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

De wisselhandels en het grendelhandel in het stellwerk Vw.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

De overweg in de Tecklenburgerstraße is in de beveiliging opgenomen.
Als de overweg is gesloten kan de sleutel uit het windwerk worden genomen en daarna in het slot aan de handelinrichting worden gestoken.
Hierna kan de rijweg worden ingesteld en zit de sleutel vast in het slot aan de handelinrichting.
Nadat de rijweg is "afgebroken" kan de sleutel uit het slot aan de handelinrichting worden genomen en daarna in het slot in het windwerk worden gestoken en kan de overweg worden geopend.
Zolang de sleutel niet in het windwerk zit is de overweg vergrendeld.

Tussen de stations Velpe (Westf) en Ibbenbüren ligt de Anrufschranke in de Sommerkamp.
Een Anrufschranke is normaal afgesloten voor het wegverkeer en wordt op verzoek door de seinhuiswachter in het stellwerk Vw geopend als er geen treinverkeer plaatsvindt.
Voor de communicatie met deze post is er bij zo'n overweg een kastje geplaatst waarmee met de wachter in de post kan worden gecommuniceerd.
Na de passage van het overstekende verkeer is het gebruikelijk om te melden dat de overweg is gepasseerd zodat de overweg weer gesloten kan worden.

De windwerken voor de overwegbedieningen
in het stellwerk Vw.
Het linker windwerk dient voor de bediening van de
Anrufschranke in de Sommerkamp.
Het zwarte toestel links naast het windwerk
dient voor de spreekverbinding.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

De windwerken voor de overwegbedieningen
in het stellwerk Vw.
(foto: Peter-Paul van Birgelen)
(Klik op de foto voor een vergroting)

Het windwerk voor de bediening van de overweg
in de Tecklenburgerstraße.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

Het slot voor de koppeling van de
overwegbeveiliging met de handelinrichting.
(foto: Wim Vos)
(Klik op de foto voor een vergroting)

Als slot van deze fotopagina wordt hiervolgend een korte film over de mechanische seinen bij het stellwerk Vw getoond.
