Handelinrichtingen type NS


De handelinrichting type NS in post I te Hoorn d.d. 29 december 1965.
(Foto: J.G.C. van de Meene).


In het jaar 1921 is door de NS een bedieningstoestel ontworpen dat grote overeenkomsten vertoont met het Siemens & Halske toestel, maar veel meer mogelijkheden biedt ondermeer door de aanwezigheid van vier assen per veld. Het onderscheidt zich uiterlijk van het Siemens & Halske toestel door een hogere linialenkast en door de stand van de krukjes die naar beneden wijzen.
Voor het NS-toestel zijn aparte nokken ontworpen, die niet uitwisselbaar zijn met de nokken met de nokken uit het Siemens & Halske toestel.
Dit alles maakte dat het NS-toestel mooi maar erg duur was.
De benodigde capaciteitsvergroting ten gevolg van de uitbreiding van het emplacement kon dikwijls op eenvoudige wijze worden gerealiseerd door een vergroting en uitbreiding van het bestaande Siemens & Halske toestel.
Bovendien ging men steeds meer elektrische beveiligingen (stelknoptoestellen) installeren zodat het NS-toestel niet veel is toegepast.

NS-handelinrichtingen zijn toegepast in de posten T en I te Lochem en post I te Hoorn.


Tekening van de NS handelinrichting in post I te Hoorn

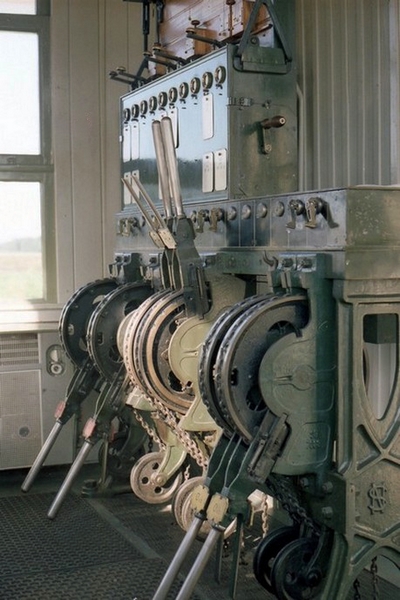

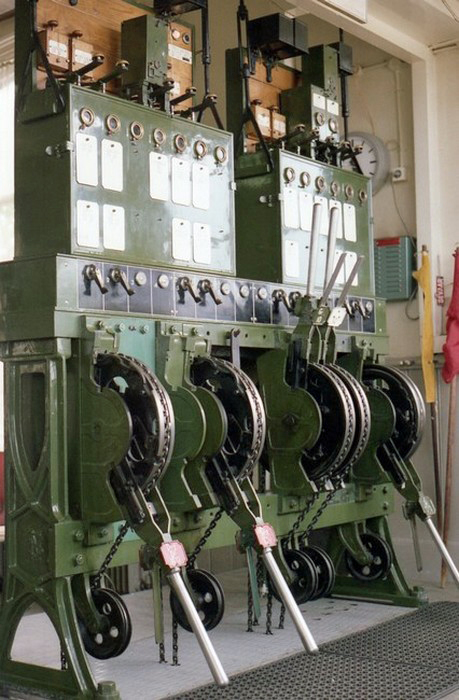

De handelinrichtingen type NS in post T (links) en post I (rechts) te Lochem.
(Foto's H. Stoltenberg (†)).




Tekening van de handelinrichtingen type NS in post T (links) en post I (rechts) te Lochem.
