Klassieke beveiliging in Groot-Brittannië (deel 1).

Een inrijsein als bordessein
in "Lower quadrant" te Embsay.

Een sein op een rangeerterein
in "Lower quadrant" te Embsay
dat toegang geeft tot de hoofdlijn.

Een hoofdsein te Embsay.

Een mechanisch wissel te Embsay.
Linksonder komen de stangen van de bediening.
In het midden zit het grendel.
De kast links is vermoedelijk een electrisch contact.

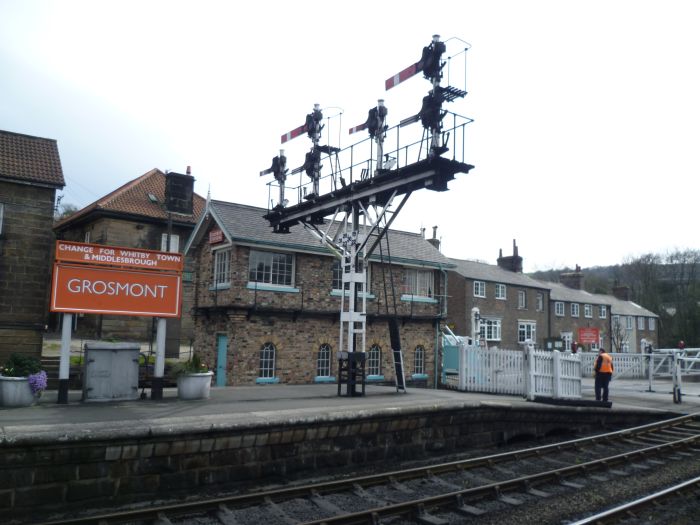

Een bordessein te Crosmont.
Vermoedelijk zijn het twee vertakkingsseinen voor elk spoor één.

Een "Co-acting signal".
Voor de zichtbaarheid is een tweede arm
aangebracht.

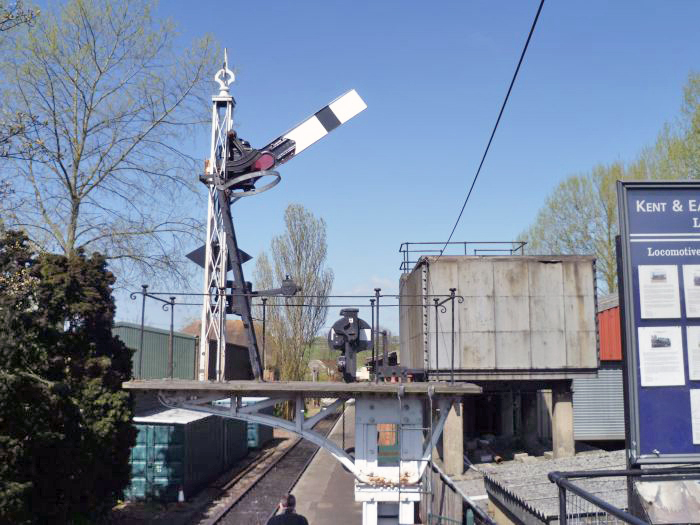

Een hoofdsein in "Lower quadrant".
Als het sein uit de stand "stop" wordt
gebracht beweegt de seinarm schuin
naar beneden.

De wissels worden bediend d.m.v. stangen;
bij haakse bochten worden tuimelaars gebruikt.

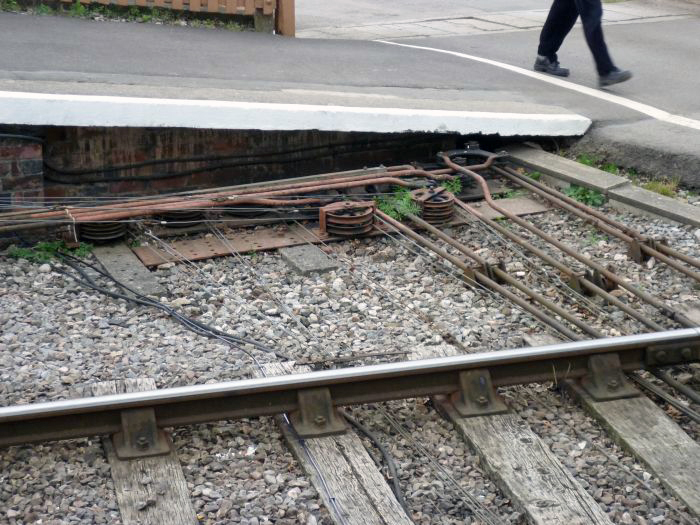

De draad- en stangengeleiding in een haakse bocht.

De automatische tuimelaarsinrichting voor
temperatuurcompensatie.

Een trekdraadpaaltje te Embsay.
De seinbediening vond plaats met een enkele draad;
door een gewicht vielen ze weer terug
in de stand "stop".

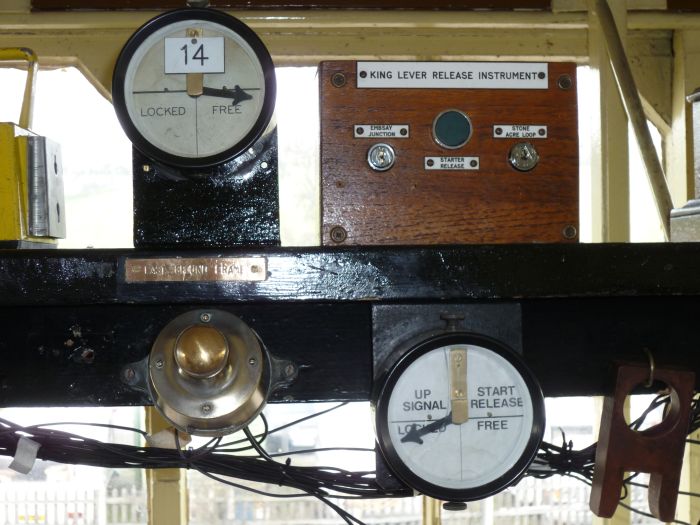

Seinmelders te Embsay.)

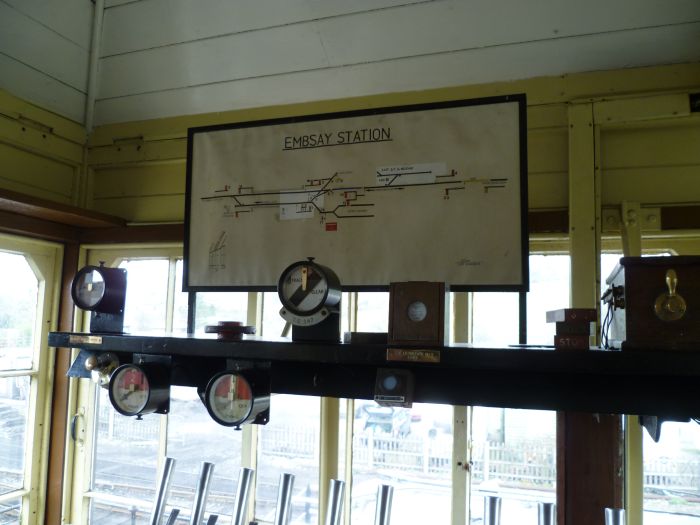

De melders van de blokbeveiliging en seinen te Embsay.

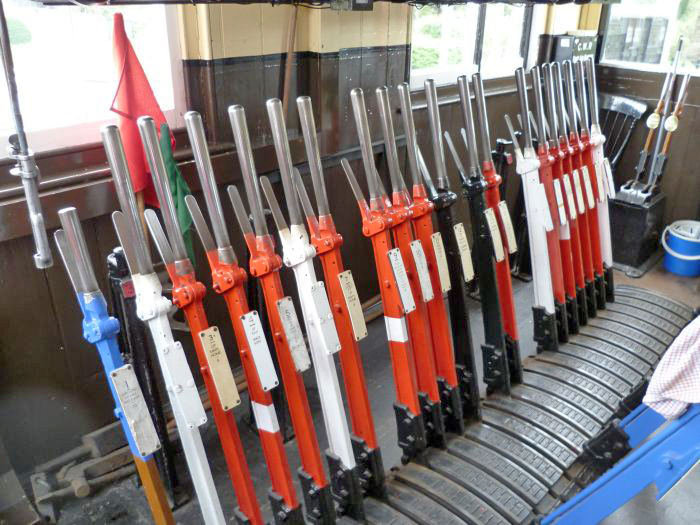

De handelinrichting type Saxby in het seinhuis te Embsay.
De seinhandels zijn rood, de grendelhandels zijn blauw
en de wisselhandels zijn zwart.

Een close-up van de handelinrichting type Saxby
te Williton.

Een detail van de linialenkast van de handelinrichting
te Embsay.
De dikke stang is verbonden met het handel.

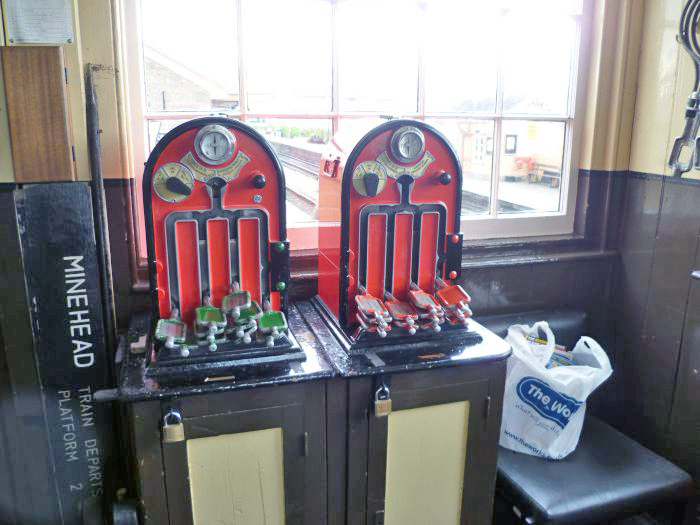

De blokbeveiliging d.m.v. tokens.
Het niet gebruikte token wordt opgeslagen in een kast
in zowel het begin- als het eindstation.

Een close-up van de bovenzijde van het toestel
in het seinhuis van Williton.

De terugmelders van enkele seinen.

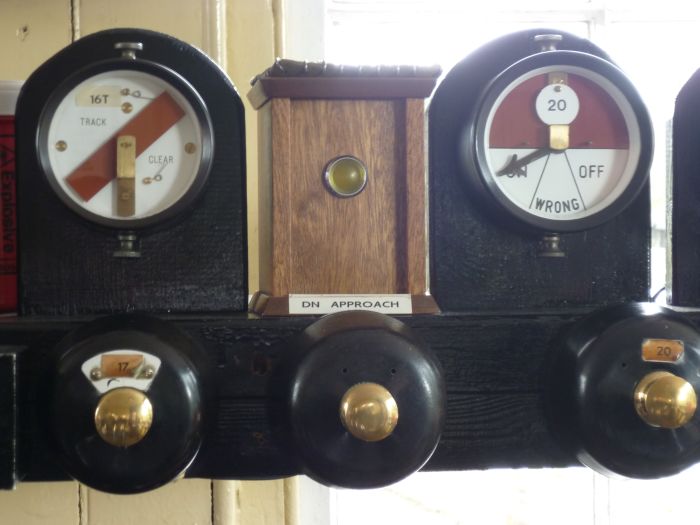

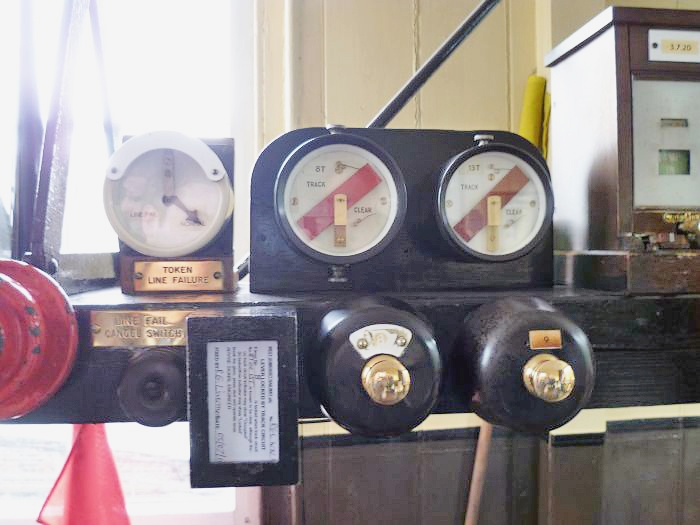

Twee blokmelders te Williton;
de beide melden dat de baanvakken vrij zijn.

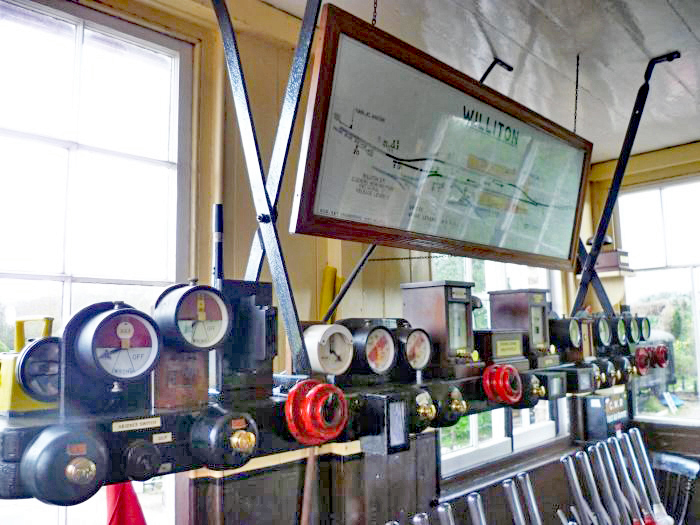

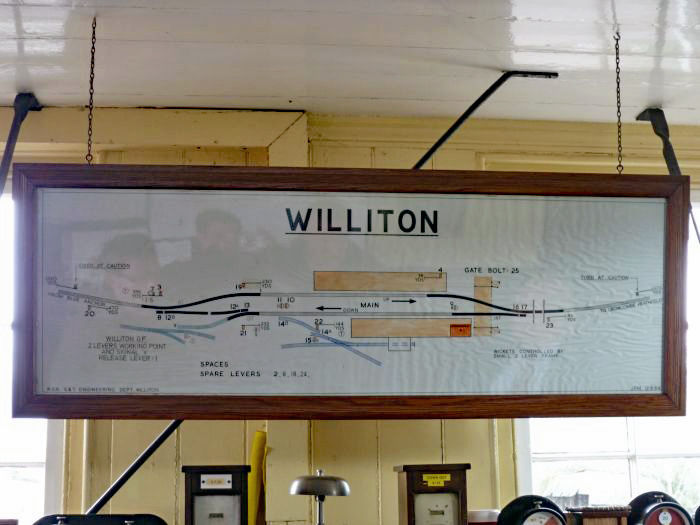

De emplacementstekening van Williton.

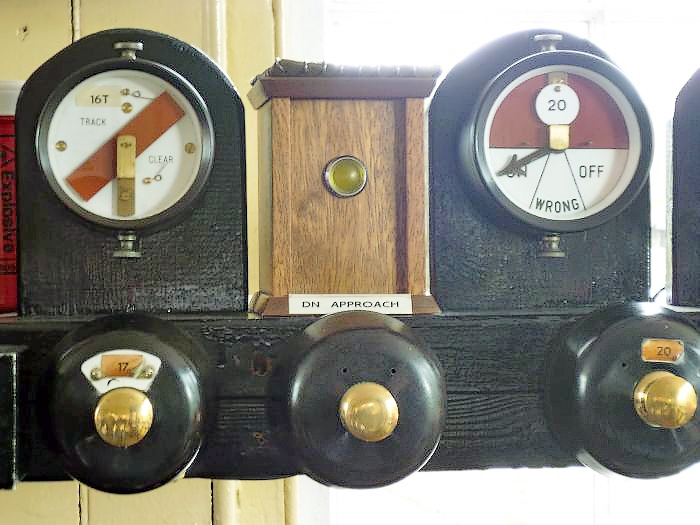

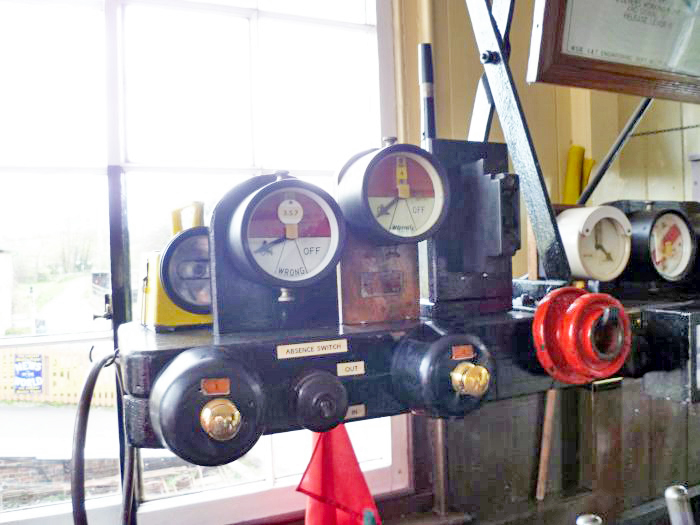

Nogmaals een blokmelder en een seinmelder te Williton.

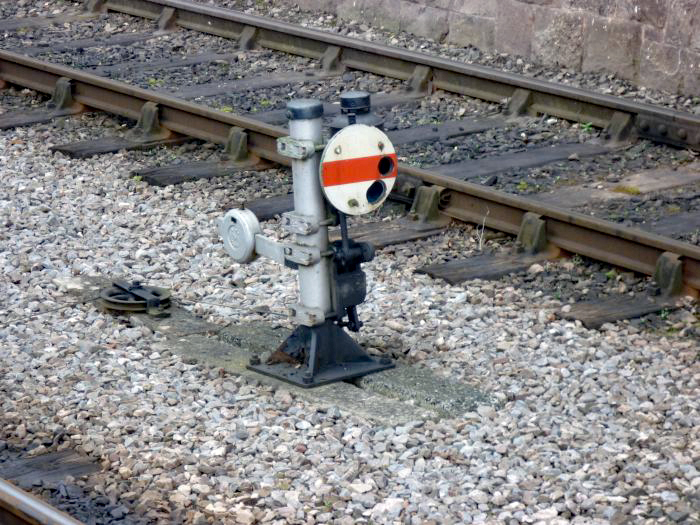

Een "modern" rangeersein te Williton toont
het seinbeeld "rangeren verboden".

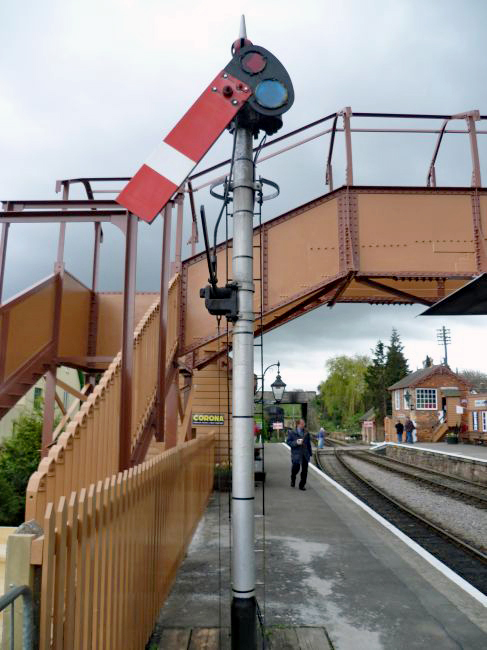

Een armsein te Williton toont he seinbeeld
"voorbijrijden toegestaan" in het "Lower quadrant".

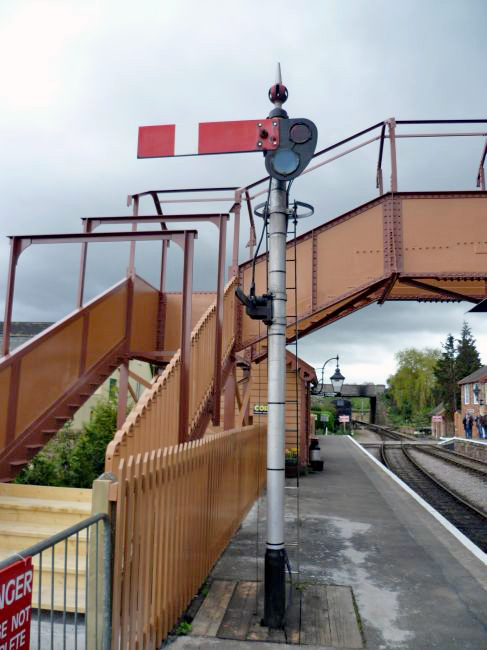

Een armsein te Williton toont het seinbeeld
"stop" in het "Lower quadrant".

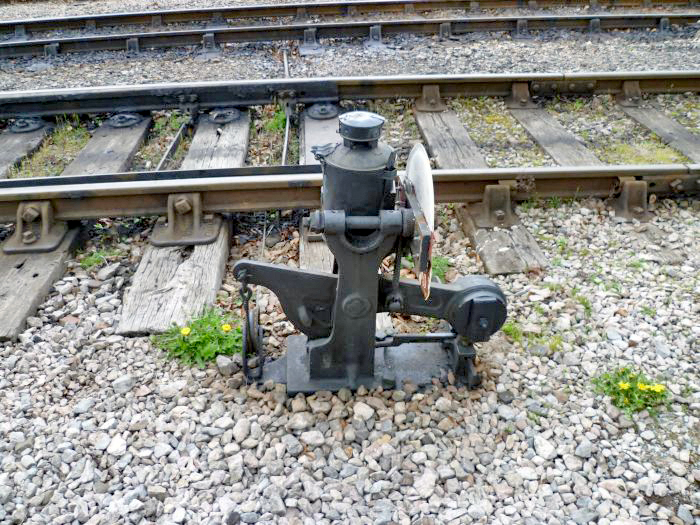

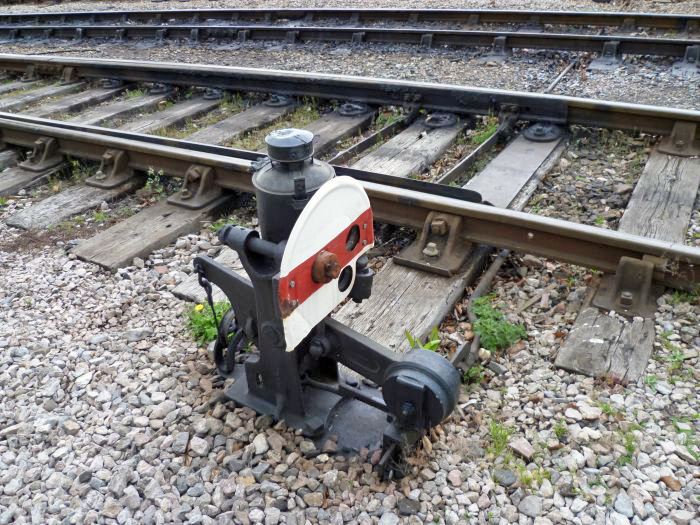

Een "oud type" rangeersein te Williton toont
het seinbeeld "rangeren verboden".

De seinbediening vond plaats met een enkele draad;
door een gewicht vielen ze weer terug
in de stand "stop".

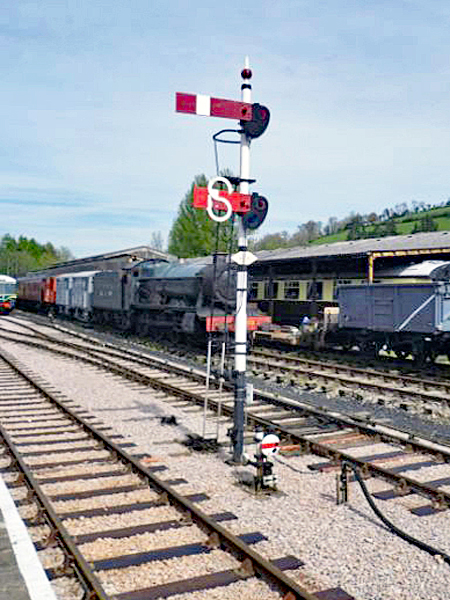

Een dubbel armsein te Williton.
Het hoge sein is een uitrijsein en het lage sein geeft
met een S aan dat dit sein toegang geeft tot de "sidings";
(Zijsporen of rangeerterrein).

De achterkant van een bordessein met links
een hoofdsein en rechts een rangeersein.
