Oberhausen West Gbf (deel 1)


Het station Oberhausen West Gbf is een goederen- en rangeerstation in het Ruhrgebied.
In het station zijn de onderstaande seinhuizen in gebruik.

De diverse delen kunnen worden geopend door te klikken op de naam van het seinhuis.

Stellwerken Orm en R1



Het oude sporenplan van Oberhausen West Gbf.

Alle foto's zijn gemaakt op 16 augustus 2010 door Peter-Paul van Birgelen en Wim Vos.

Klik op de foto om hem te bekijken; de foto opent in een nieuw venster of tabblad.

In dit deel zijn alleen foto's geplaatst van de stellwerke Orm en R1 en omgeving; de overige stellwerken e.d. worden behandeld in de delen 2 t/m 4.
Deze posten liggen in het middengedeelte van het emplacement.

Stellwerk Orm

In dit stellwerk was een stelknoptoestel model VES 1912 (E43) met venstertjes geplaatst; het stellwerk staat midden op het het emplacement.

JD800185

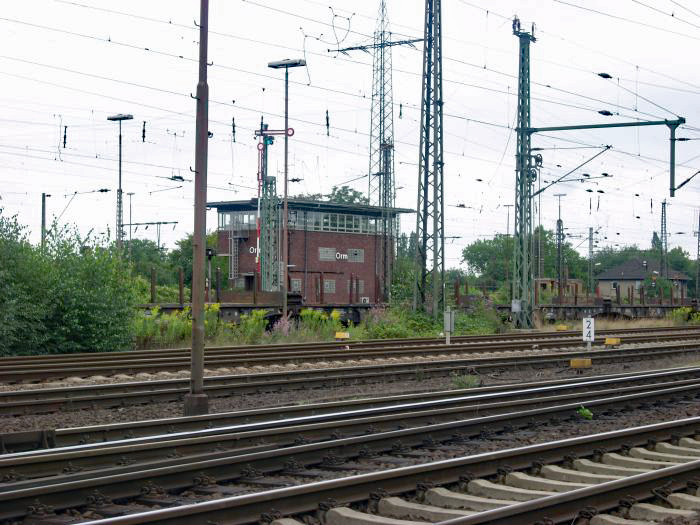

Het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800188

Het stellwerk Orm met op achtergrond
het stellwerk R1.
(Foto: Peter-Paul van Birgelen)

 JD800189

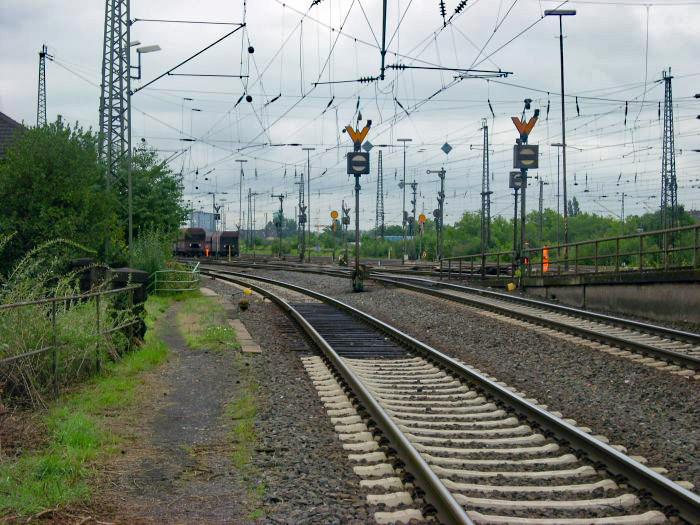

Diverse rangeerseinen.
(Foto: Peter-Paul van Birgelen)

 JD800190

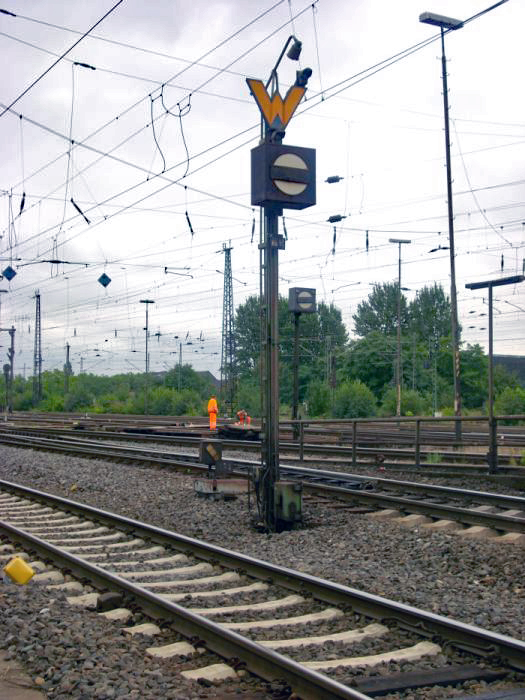

Een rangeersein.
(Foto: Peter-Paul van Birgelen)

JD800191

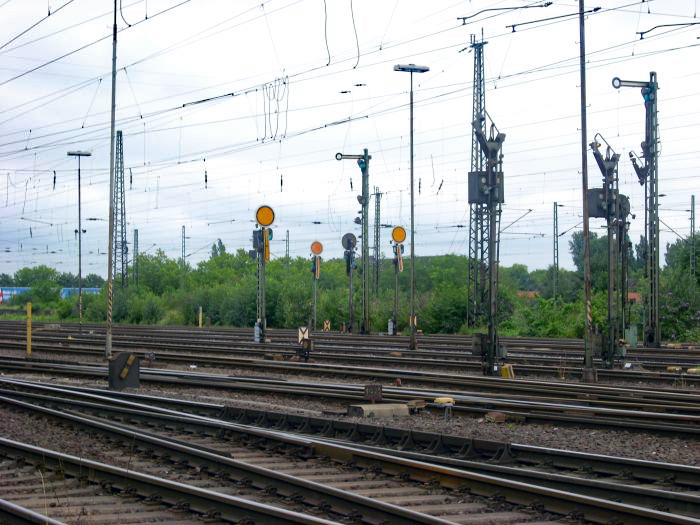

Het oostelijk deel van het emplacement.
(Foto: Peter-Paul van Birgelen)

 JD800192

Het oostelijk deel van het emplacement.
(Foto: Peter-Paul van Birgelen)

 JD800193

Diverse rangeerseinen.
(Foto: Peter-Paul van Birgelen)

 JD800194

De achterzijde van een heuvelsein.
(Foto: Peter-Paul van Birgelen)

JD800222

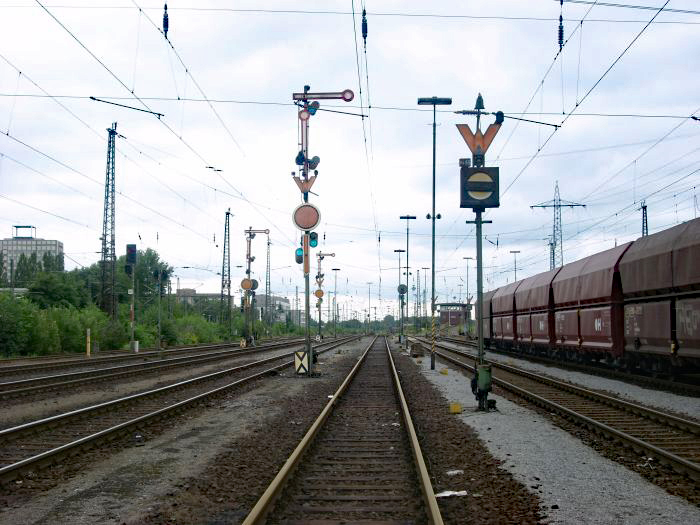

Diverse seinen gezien in westelijke richting.
(Foto: Peter-Paul van Birgelen)

 JD800223

Diverse seinen gezien in westelijke richting.
(Foto: Peter-Paul van Birgelen)

 JD800224

Diverse seinen gezien in westelijke richting.
(Foto: Peter-Paul van Birgelen)

 JD800225

Diverse seinen in gezien oostelijke richting.
(Foto: Peter-Paul van Birgelen)

JD800226

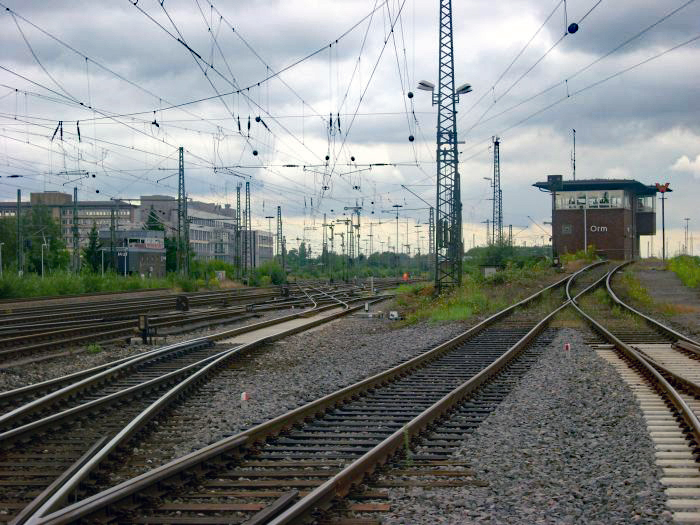

Het emplacement ter hoogte van
het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800227

Het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800229

Het Dr tableau in het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800230

Het emplacement in westelijke richting
gezien vanuit het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

JD800231

Het emplacement in westelijke richting
gezien vanuit het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800232

Het stelknoptoestel in het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 Interieur post Orm

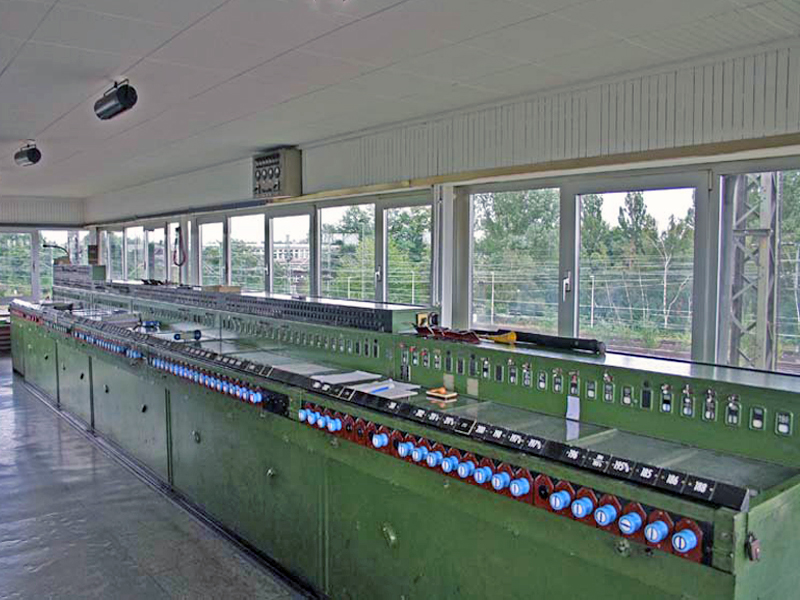

Het stelknoptoestel in het stellwerk Orm.
(Foto: Wim Vos)

 JD800233

Het stelknoptoestel in het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

JD800234

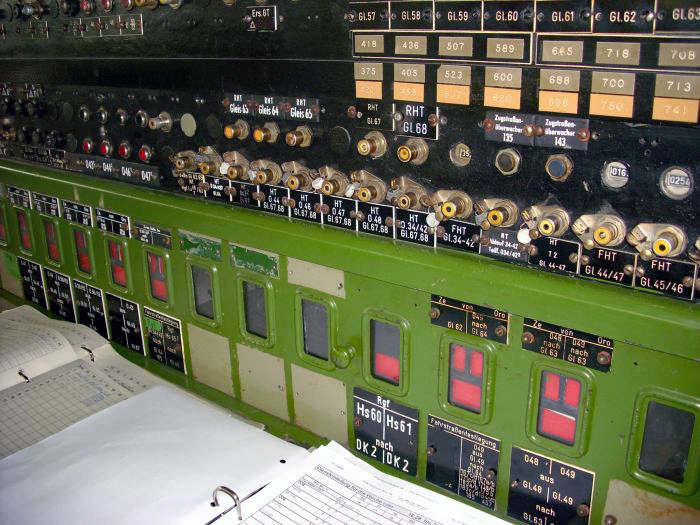

Een detail van het stelknoptoestel in het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800235

Een detail van het stelknoptoestel in het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800237

Een detail van het stelknoptoestel in het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

 JD800238

Het emplacement in oostelijke richting
gezien vanuit het stellwerk Orm.
(Foto: Peter-Paul van Birgelen)

Stellwerk R1

In dit stellwerk was een aangepast type van een Dr-S toestel voor het heuvelbedrijf geplaatst; het stellwerk staat midden op het het emplacement.
Ten tijde van de opnamedatum van deze foto's was dit stellwerk reeds buiten dienst en werden de wissels bij de rangeerheuvel met een Dr toestel dat was geplaatst naast het stelknoptoestel in het stellwerk Orm.

JD800228

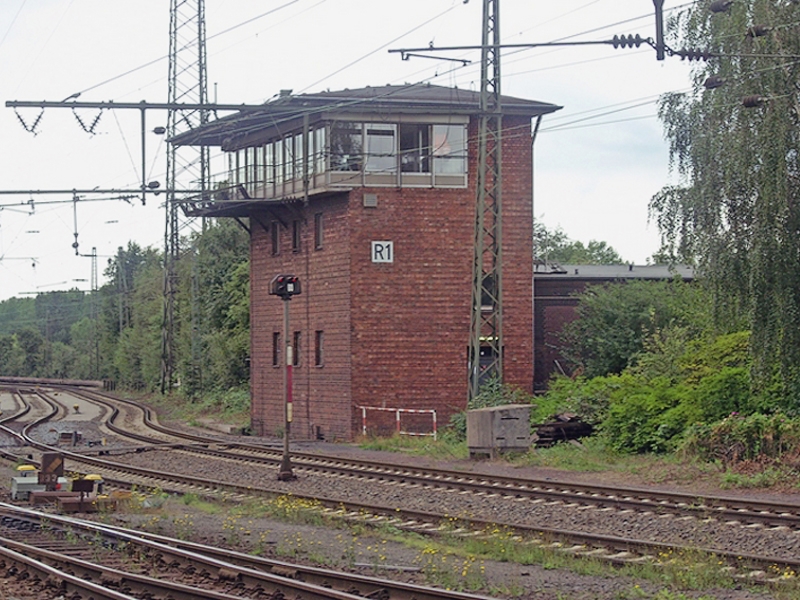

Het stellwerk R1.
(Foto: Peter-Paul van Birgelen)

 JD800241

Het Dr tableau in het stellwerk R1.
(Foto: Peter-Paul van Birgelen)

 DR toestel in post R1 (1)

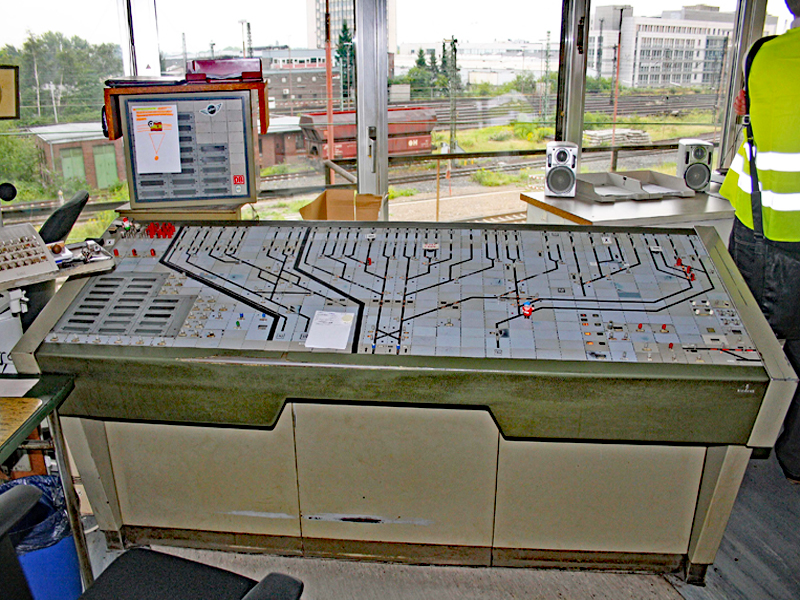

Het Dr tableau in het stellwerk R1.
(Foto: Wim Vos)

 Oberhausen West R1

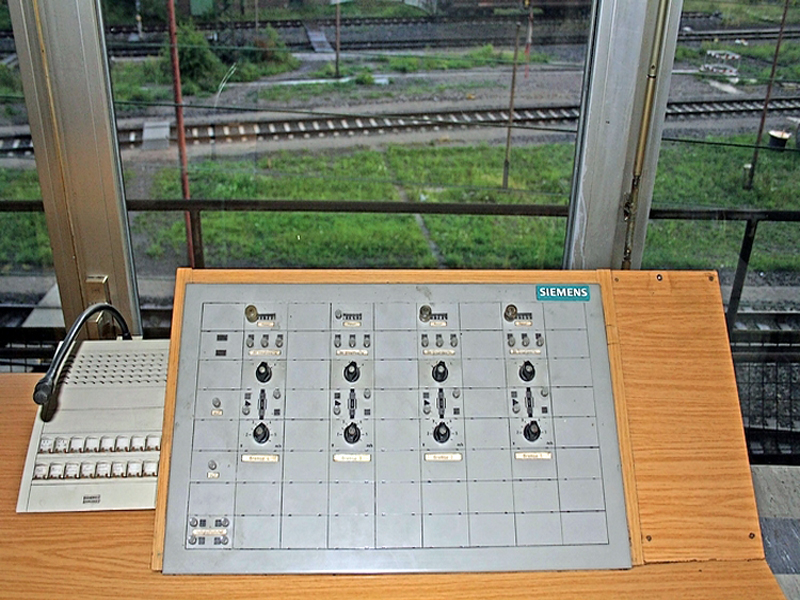

Het bedieningstoestel voor de inmiddels vervallen railremmen in het stellwerk R1.
(Foto: Wim Vos)

DR toestel in post R1 (2)

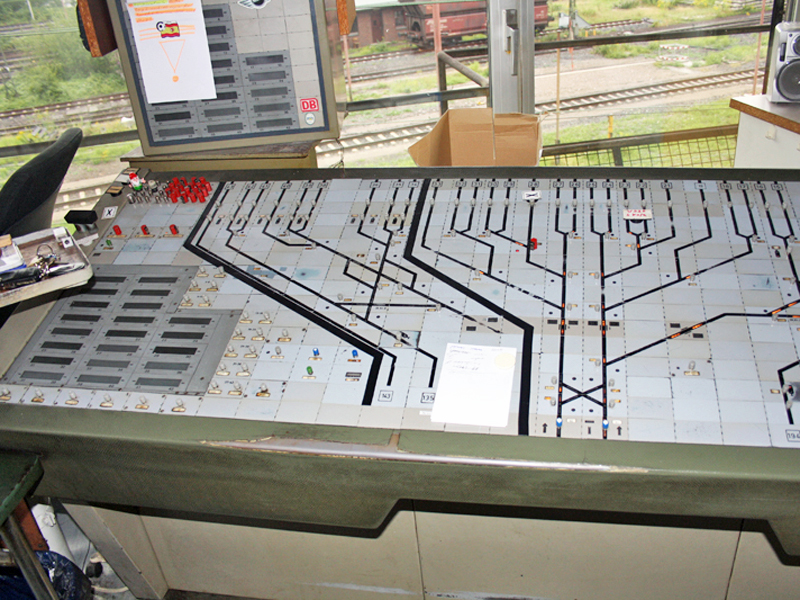

Het linker gedeelte van het Dr toestel in het stellwerk R1.
(Foto: Wim Vos)

 DR toestel in post R1 (3)

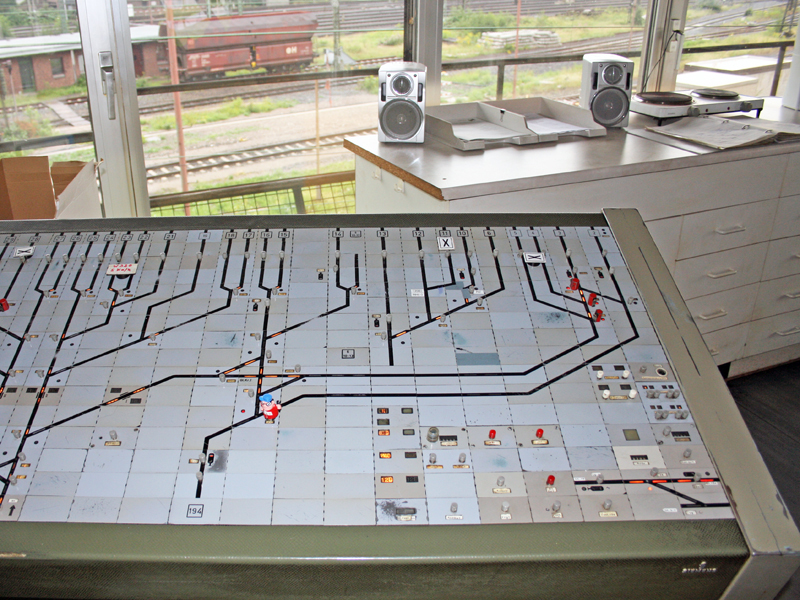

Het rechter gedeelte van het Dr toestel in het stellwerk R1.
(Foto: Wim Vos)

Met ingang van 14 september 2019 is de klassieke beveiliging van een gedeelte van het emplacement omgebouwd in een ESTW - beveiliging type El B (EBI LOCK 950);
deze beveiliging is ondergebracht in een nieuw gebouwde post aan de westzijde van het emplacement.


Het sporenplan van Oberhausen West Gbf na de wijzigingen d.d. 14 september 2019.

Bij deze ombouw zijn de seinhuizen Orm, Orw, Stellwerk 1 en Stellwerk 2 vervallen; het oostelijke gedeelte van het emplacement bleef klassiek beveiligd en het seinhuis Oro bleef bestaan.

Op 18 oktober 2023 hebben Peter-Paul van Birgelen en Wim Vos een bezoek gebracht aan de nieuwe post Oberhausen West Owf.
Wij zijn heel hartelijk ontvangen en kregen voldoende uitleg maar het maken van foto's was helaas niet toegestaan.

De ESTW-post kent een drietal werkplekken; Oberhausen-midden, Oberhausen-west en het baanvak Oberhausen West Gbf - Walsum = Möllen.
Deze laatstgenoemde werkplek is 's nachts niet bezet omdat er dan geen treinverkeer plaatsvindt op dit baanvak.



De nieuwe ESTW post d.d. 18 oktober 2023.
(Foto's: Peter-Paul van Birgelen)
