Oberhausen West Gbf (deel 3)

Het station Oberhausen West Gbf is een goederen- en rangeerstation in het Ruhrgebied.
In het station zijn de volgende seinhuizen in gebruik.

De diverse delen kunnen worden geopend door te klikken op de naam van het seinhuis.

Stellwerk Orm (deel 1)
Stellwerk R1 (deel 1)
Stellwerk Oro (deel 2)
Stellwerk Stw1 (deel 3)
Stellwerk Stw2 (deel 3)
Stellwerk Orw (deel 4)

Het oude sporenplan van Oberhausen West Gbf.

De hiervolgende foto's zijn gemaakt op 17 augustus 2010 door Peter-Paul van Birgelen en Wim Vos.

Klik op de foto om hem te bekijken; de foto opent in een nieuw venster of tabblad.

In dit deel zijn alleen foto's geplaatst van de stellwerken Stw1 en Stw2 en omgeving; de overige stellwerken e.d. worden behandeld in de delen 1, 2 of 4.

Stellwerk 1

Dit stellwerk stond aan de westzijde van het emplacement.
In dit stellwerk was een stelknoptoestel type S&H 1912 met venstertjes en een blokkast geplaatst.

Het stellwerk 1.
(Foto: Wim Vos)

Het interieur van het stellwerk 1.
(Foto: Wim Vos)

Het interieur van het stellwerk 1.
(Foto: Peter-Paul van Birgelen)

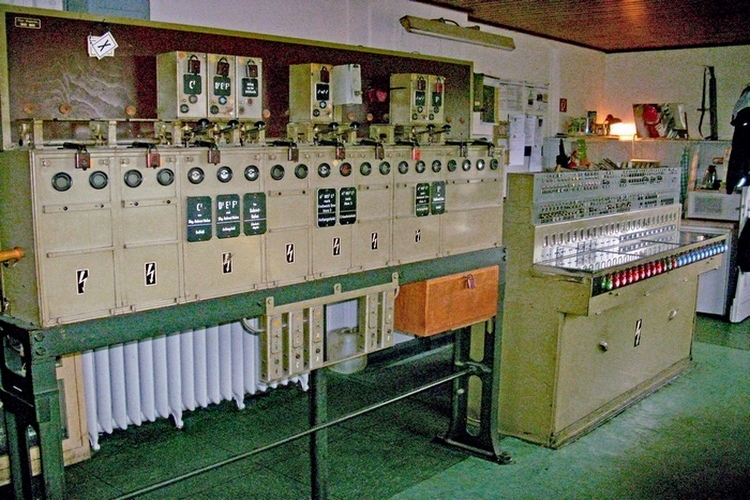

De blokkast en het stelknoptoestel in het stellwerk 1.
(Foto: Peter-Paul van Birgelen)

De blokkast in het stellwerk 1.
(Foto: Wim Vos)

Een detail van de blokkast in stellwerk 1.
(Foto: Wim Vos)

Een detail van het stelknoptoestel in stellwerk 1.
(Foto: Peter-Paul van Birgelen)

Een signaleringstableau in stellwerk 1.
(Foto: Peter-Paul van Birgelen)

De uitrijseinen F, E en D richting
Duisburg Ruhrort Hafen
en de Abzweig Lotharstraße
bij het stellwerk 1.
(Foto: Peter-Paul van Birgelen)

De uitrijseinen F, E en D richting
Duisburg Ruhrort Hafen
en de Abzweig Lotharstraße
bij het stellwerk 1
(Foto: Wim Vos)

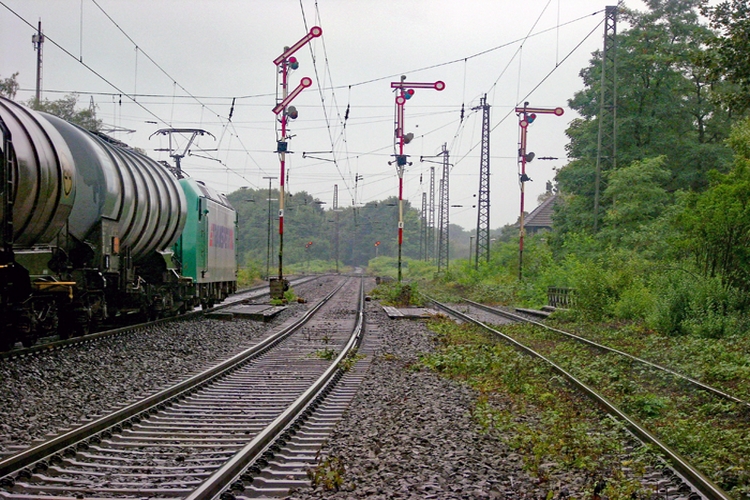

Een trein richting Duisburg Hochfeld
of Duisburg Wedau passeert het uitrijsein F.
(Foto: Peter-Paul van Birgelen)

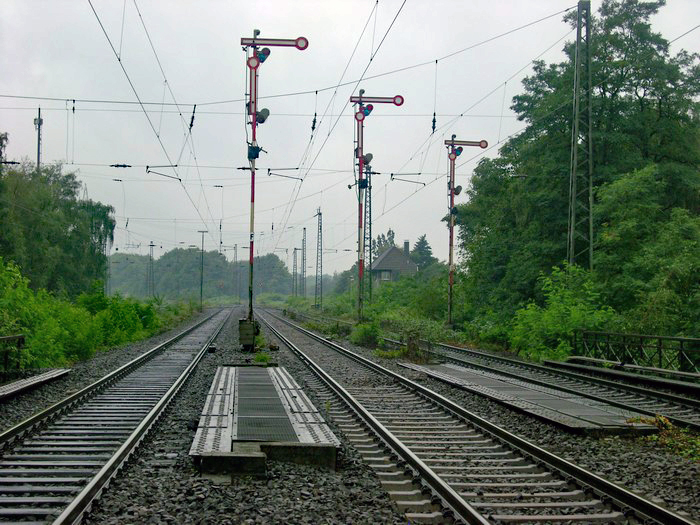

De inrijseinen zijde Duisburg Ruhrort Hafen
en de Abzweig Lotharstraße.
(Foto: Peter-Paul van Birgelen)

Stellwerk 2

Dit stellwerk stond midden op het westelijke gedeelte van het emplacement.
In dit stellwerk was een VES 4-Reihenstellwerk geplaatst.

Het stellwerk 2.
(Foto: Wim Vos)

Het stellwerk 2.
(Foto: Peter-Paul van Birgelen)

Het interieur van het stellwerk 2.
(Foto: Wim Vos)

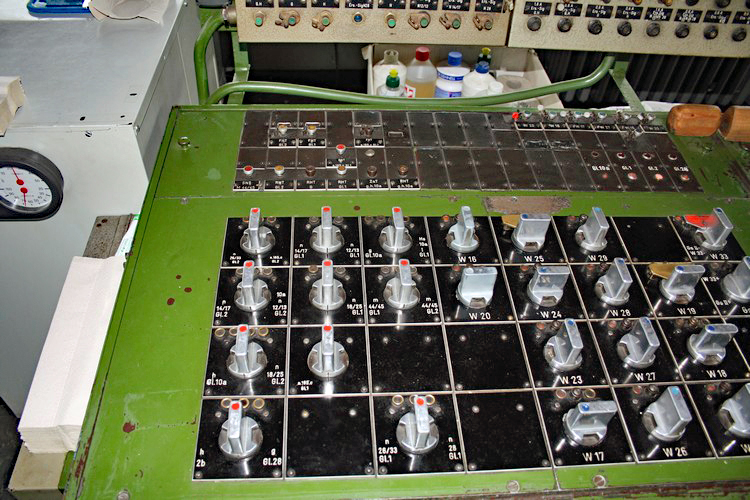

Het VES toestel in het stellwerk 2.
(Foto: Peter-Paul van Birgelen)

Het linker gedeelte van het VES toestel
in het stellwerk 2.
(Foto: Wim Vos)

Het midden gedeelte van het VES toestel
in het stellwerk 2.
(Foto: Wim Vos)

Het rechter gedeelte van het VES toestel
in het stellwerk 2.
(Foto: Wim Vos)

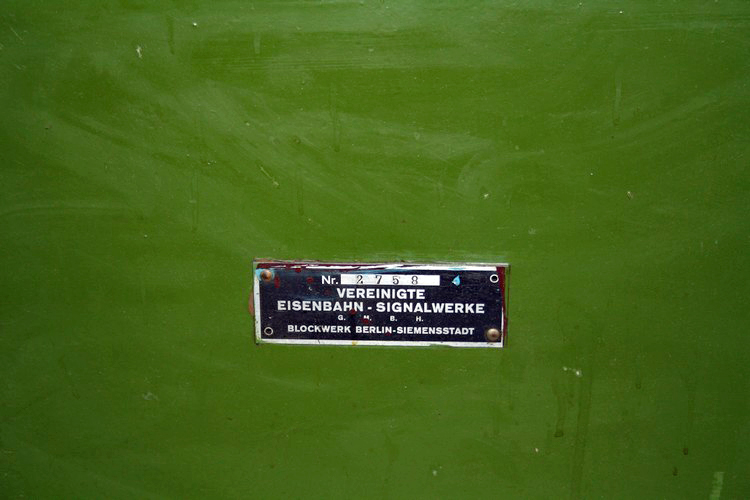

Het fabrieksplaatje van het VES toestel
in het stellwerk 2.
(Foto: Wim Vos)

De zekeringenkast van het VES toestel
in het stellwerk 2.
(Foto: Wim Vos)

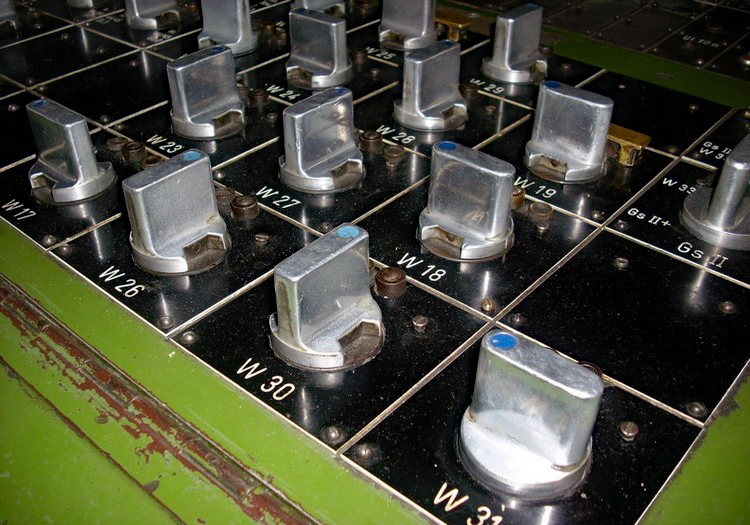

Een close-up van het VES toestel met een
aantal wisselknoppen in het stellwerk 2.
(Foto: Peter-Paul van Birgelen)

De linialenkast van het VES toestel
in het stellwerk 2.
(Foto: Peter-Paul van Birgelen)

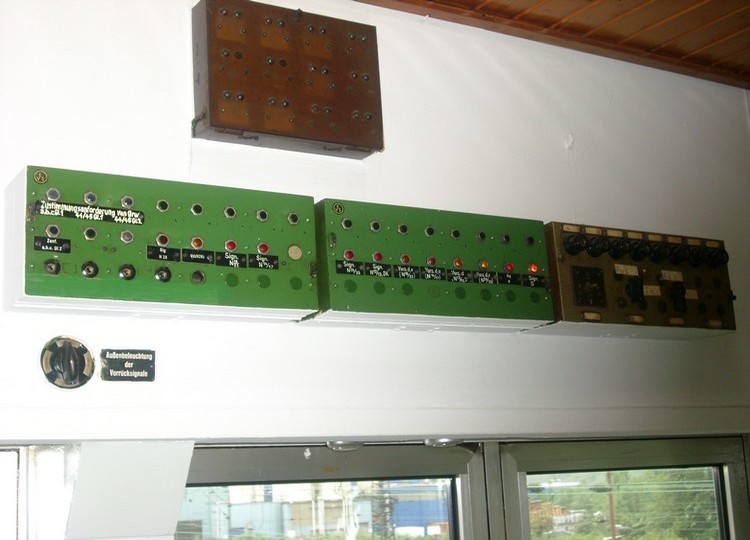

Diverse signaleringslampjes in het stellwerk 2.
(Foto: Peter-Paul van Birgelen)

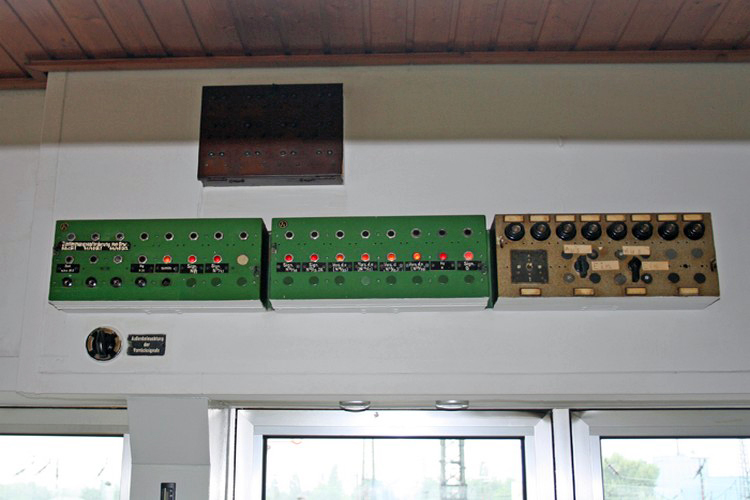

Diverse signaleringslampjes in het stellwerk 2.
(Foto: Wim Vos)

Het emplacement in westelijke richting
gezien vanuit het stellwerk 2.
(Foto: Peter-Paul van Birgelen)

Met ingang van 14 september 2019 is de klassieke beveiliging van een gedeelte van het emplacement omgebouwd in een ESTW - beveiliging type EBI LOCK 950;
deze beveiliging is ondergebracht in een nieuw gebouwde post Owf aan de westzijde van het emplacement.

Het sporenplan van Oberhausen West Gbf na de wijzigingen d.d. 14 september 2019.

Bij deze ombouw zijn de seinhuizen Orm, Orw, R1, Stellwerk 1 en Stellwerk 2 vervallen; het oostelijke gedeelte van het emplacement bleef klassiek beveiligd en het seinhuis Oro bleef bestaan.

Op 18 oktober 2023 hebben Peter-Paul van Birgelen en Wim Vos een bezoek gebracht aan de nieuwe post Oberhausen West Owf.
Wij zijn heel hartelijk ontvangen en kregen voldoende uitleg maar het maken van foto's was helaas niet toegestaan.

Na dit bezoek hebben wij 's middags een bezoek gebracht aan het stellwerk Oro om de gewijzigde situatie vast te leggen; klik hier om deze pagina te openen.

De nieuwe post Owf d.d. 18 oktober 2023.
(Foto's: Peter-Paul van Birgelen)
